Él a g u e u s e s u r Pe r c h e
TM
Ma n u e l D'u T i l i s a T i o n
27

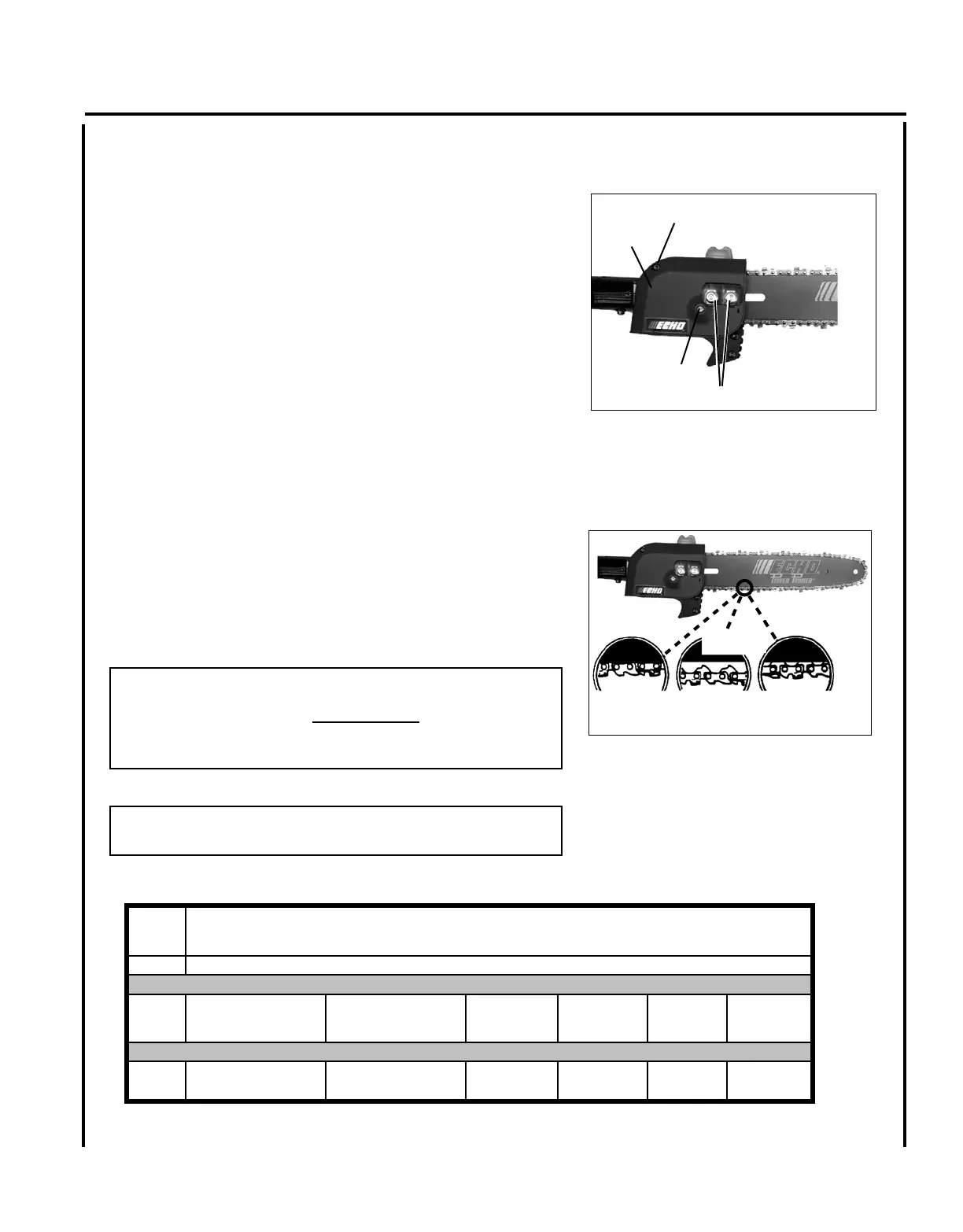

Nettoyage du Carter de Chaîne
1. Enlever les deux (2) écrous (A) de guide-chaîne de 6 mm et la vis
(B) du carter de chaîne.
2. Retirer le carter de chaîne (D).
3. Brosser doucement les saletés qui se trouvent à l’intérieur du carter
de chaîne et autour du pignon.
4. Remonter le carter de chaîne (D), monter et serrer à la main les
écrous de guide-chaîne puis remonter la vis (B) du carter de
chaîne.
Réglage de la tension de chaîne
1. Placer l’interrupteur d’arrêt en position ARRÊT.
2. Débrancher le l de bougie.
3. Desserrer à la main les deux écrous (A) du carter réducteur.
4. Tenir l’extrémité du guide-chaîne vers le haut, et tourner la vis (B)
du tendeur de chaîne dans le sens horaire jusqu’à ce que la chaîne
soit bien ajustée sur la partie inférieure du guide-chaîne, ainsi que
montré sur l’illustration.
Uniquement en cas de réglage de tension à froid: tourner la vis de
tension de chaîne dans le sens horaire de 1/8 à 1/4 de tour supplé-
mentaire.
5. Serrer à la main les deux écrous du carter en tenant l’extrémité du
guide-chaîne vers le haut. Serrer d’abord l’écrou arrière.
6. Faire tourner la chaîne autour du guide, à la main. Réduire la ten-
sion de chaîne en cas de points durs.
7. Une fois la tension de chaîne correctement réglée, resserrer ferme-
ment les écrous du carter réducteur.
IMPORTANT
Serrer les écrous du carter avec un couple de serrage maximum
de 8 - 9 N·m (71 - 80 in. lbs.) Ne pas dépasser cette valeur
du couple de serrage, sous peine de risquer d’endommager
l’appareil.
8. Maintenir continuellement une tension de chaîne correcte.
REMARQUE
Tous les types de chaîne réclament de fréquents réglages de tension.
9. Brancher le l de bougie.
A
C
D
B
réf. barre réf. chaîne type chaîne maillons pas calibre
Option
0,0503/8"4491N1C-BL ou N1C
Ensembles barre et chaîne standard PPT-300ES
44 3/8" 0,050
12" barre normale
Réf. 12A0CD3744
M91VX44G 91
Standard
TENSION CORRECTE
À FROID
Côté du maillon en
contact avec le guide
Les crampons d’entraînement
sont écartés du guide
TENSION CORRECTE
À CHAUD
1/8 po (3 mm) entre le côté du
maillon et le bas du guide
LA CHAÎNE A
BESOIN D’ÊTRE
TENDUE
