8. PRODUKTBESCHREIBUNG
8.1. Varianten
Die Kompressorenmodelle gibt es in den folgenden Versionen:
ölfreier Kompressor, auf Grundplatte montiert mit
Schallschutzgehäuse
Auf Kundenwunsch wird der Kompressor mit Gummifüßen oder Laufrollen geliefert (2 mit Bremsen (22)
vorne und 2 ohne Bremsen (23) hinten).
Kompressordruckluft ohne zusätzliche Filtrationseinrichtung ist nicht geeignet
für den Betrieb von Atemgeräten oder ähnlichen Geräten.
Der Kompressor besitzt keine Reserveenergiequelle.
9. FUNKTIONSBESCHREIBUNG

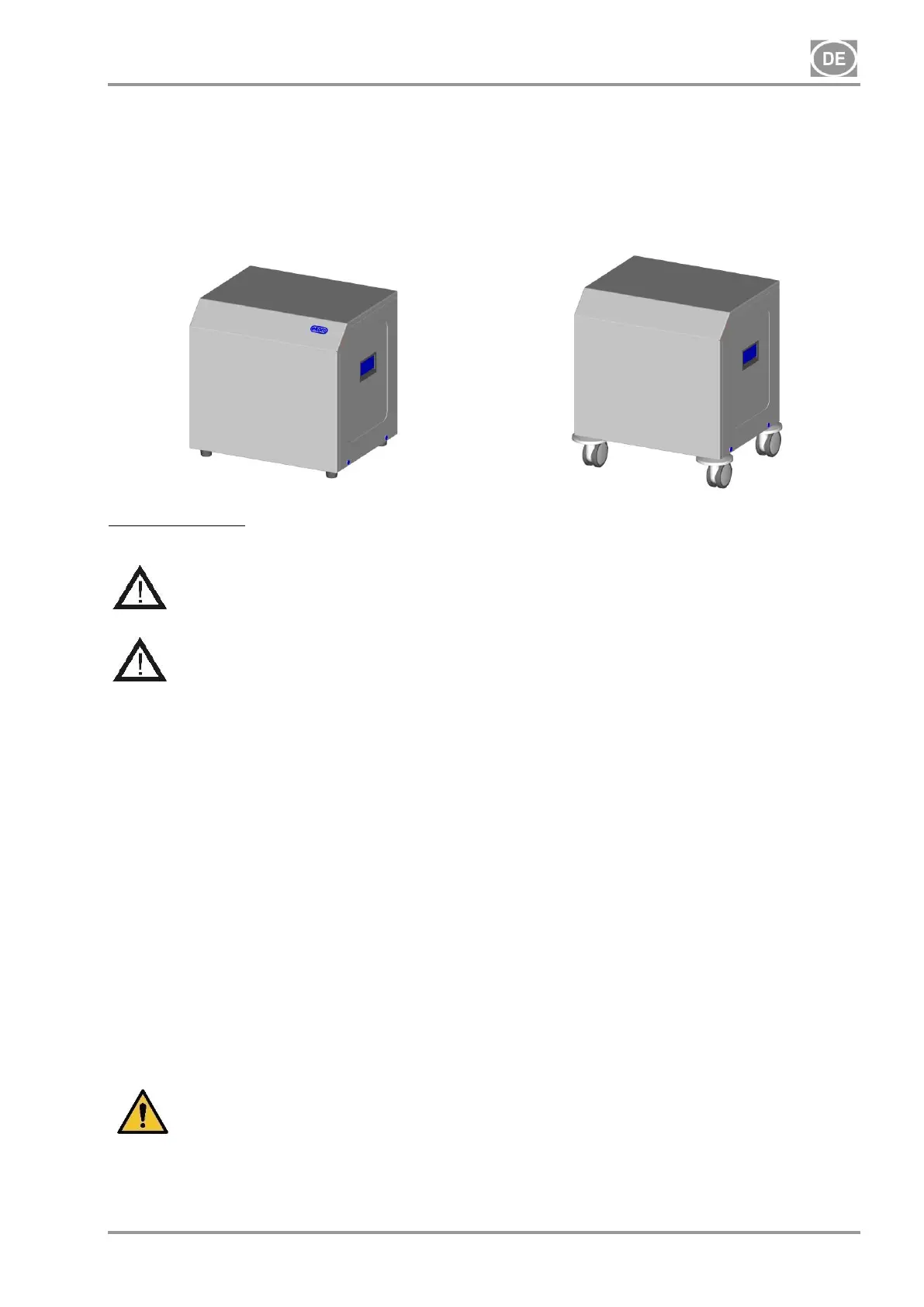

(Abb.1)
Kompressor
Atmosphärische Luft wird durch das Kompressoraggregat (1) über den Eingangsfilter angesaugt
und durch das Rückschlagventil (3) in den Druckluftbehälter (2) bis zum eingestellten
Abschaltdruck gepresst. Der Kompressor schaltet sich aus. Die Druckluft wird vom
Druckluftbehälter durch ein Verbrauchgerät abgenommen, der Luftdruck sinkt dadurch bis zu dem
am Druckschalter (4) eingestellten Schaltdruck ab. Der Kompressor wird wieder eingeschaltet. Das
Sicherheitsventil (5) verhindert die Drucküberschreitung im Druckbehälter über den
höchstzulässigen Wert. Das Kondensat im Druckluftbehälter wird durch das Ablassventil (8)
abgelassen.
Der Kompressorkasten (16) dient zur Kompaktabdeckung des Kompressors und dem
Schallschutz. Durch den gleichzeitig mit dem Motor laufenden Lüfter (6) wird der Kompressor
gekühlt. Nach einem längeren Kompressorlauf kann die Temperatur im Gehäuse über 40 °C
ansteigen. Der Lüfter läuft so lange nach, bis die Temperatur im Gehäuse unter ca. 32 °C abfällt.
Durch den Halter (18) wird das Zuleitungskabel gegen Ausreißen vom Verbindungsstecker (16)
gesichert.
Stellen Sie sicher, dass der Luftstrom unter und rund um den Kompressor nicht
beeinträchtigt wird. Bedecken Sie niemals den Warmluftausgang an der oberen
Rückseite des Gehäuses.
