8. POPIS VÝROBKU
8.1. Prevedenia
Kompresor sa vyrába podľa účelu v nasledovných prevedeniach:

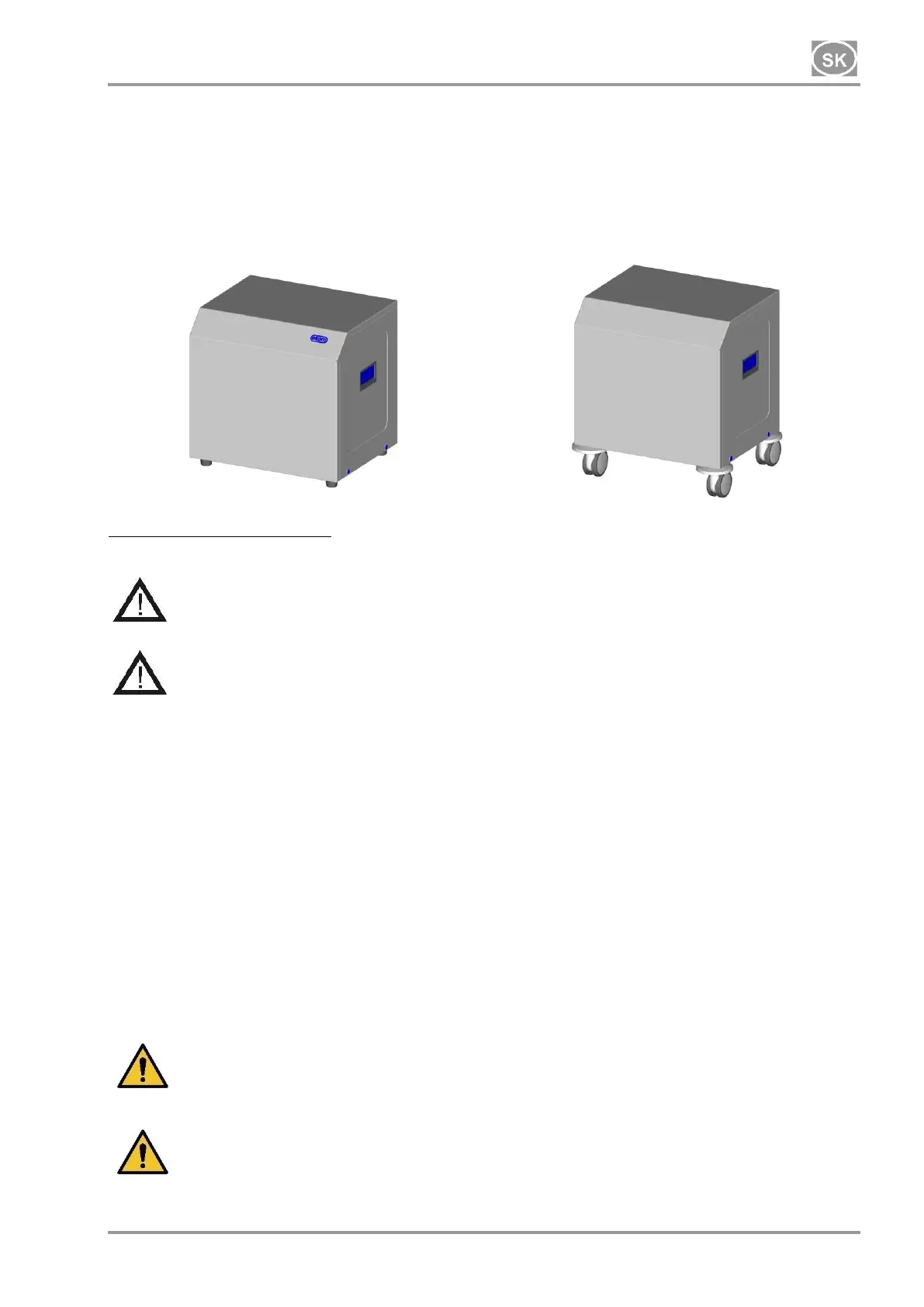

Dentálny kompresor DK50
bezolejový kompresor osadený na základni prekrytej kompaktnou
skrinkou s účinným tlmením hluku.
Podľa požiadavky zákazníka je kompresor vybavený gumenými nožičkami alebo kolieskami (2x
brzdené (22) vpredu a 2x nebrzdené (23) vzadu).
Stlačený vzduch kompresora nie je vhodný bez prídavného filtračného zariadenia
na prevádzkovanie dýchacích prístrojov alebo podobných zariadení.
Kompresor neobsahuje záložný zdroj energie.
9. POPIS FUNKCIE
(Obr.1)
Agregát kompresora (1) nasáva atmosferický vzduch cez vstupný filter a stláča ho cez spätný
ventil (3) do vzdušníka (2). Spotrebič odoberá stlačený vzduch zo vzdušníka, čím klesne tlak na
zapínací tlak nastavený na tlakovom spínači (4), pri ktorom sa zapne kompresor. Kompresor opäť
stláča vzduch do vzdušníka až po hodnotu vypínacieho tlaku, kedy sa vypne kompresor. Poistný
ventil (5) zamedzuje prekročeniu tlaku vo vzdušníku nad maximálnu dovolenú hodnotu.
Vypúšťacím ventilom (8) sa vypúšťa kondenzát zo vzdušníka. Skrinka (16) zabezpečuje prekrytie
kompresora, čím účinne tlmí hluk, pričom zabezpečuje dostatočnú výmenu chladiaceho vzduchu.
Ventilátor (6) zabezpečuje chladenie kompresora a je v činnosti súčasne s motorom kompresora.
Po dlhšej činnosti kompresora sa môže zvýšiť teplota v skrinke nad 40°C, vtedy je ventilátor
v činnosti aj po vypnutí kompresora až po vychladení priestoru v skrinke pod cca 32°C. Zelená
kontrolka (10) signalizuje pripojenie kompresora k sieťovému napätiu. Príchytka (14) zabezpečuje
prívodnú šnúru proti vytrhnutiu z konektora (10).
Je zakázané vytvárať prekážky na vstupe chladiaceho vzduchu do skrinky (po
obvode spodnej časti skrinky) a na výstupe teplého vzduchu v hornej zadnej časti
skrinky.
V prípade umiestnenia kompresora na mäkkú podlahu, napr. koberec, je nutné
vytvoriť medzeru medzi základňou a podlahou alebo skrinkou a podlahou, napr.
podloženie pätiek tvrdými podložkami z dôvodu zabezpečenia dostatočného
chladenia kompresora.
