DK50
06/2020 - 71 - NP-DK50 simple s DE-4_06-2020

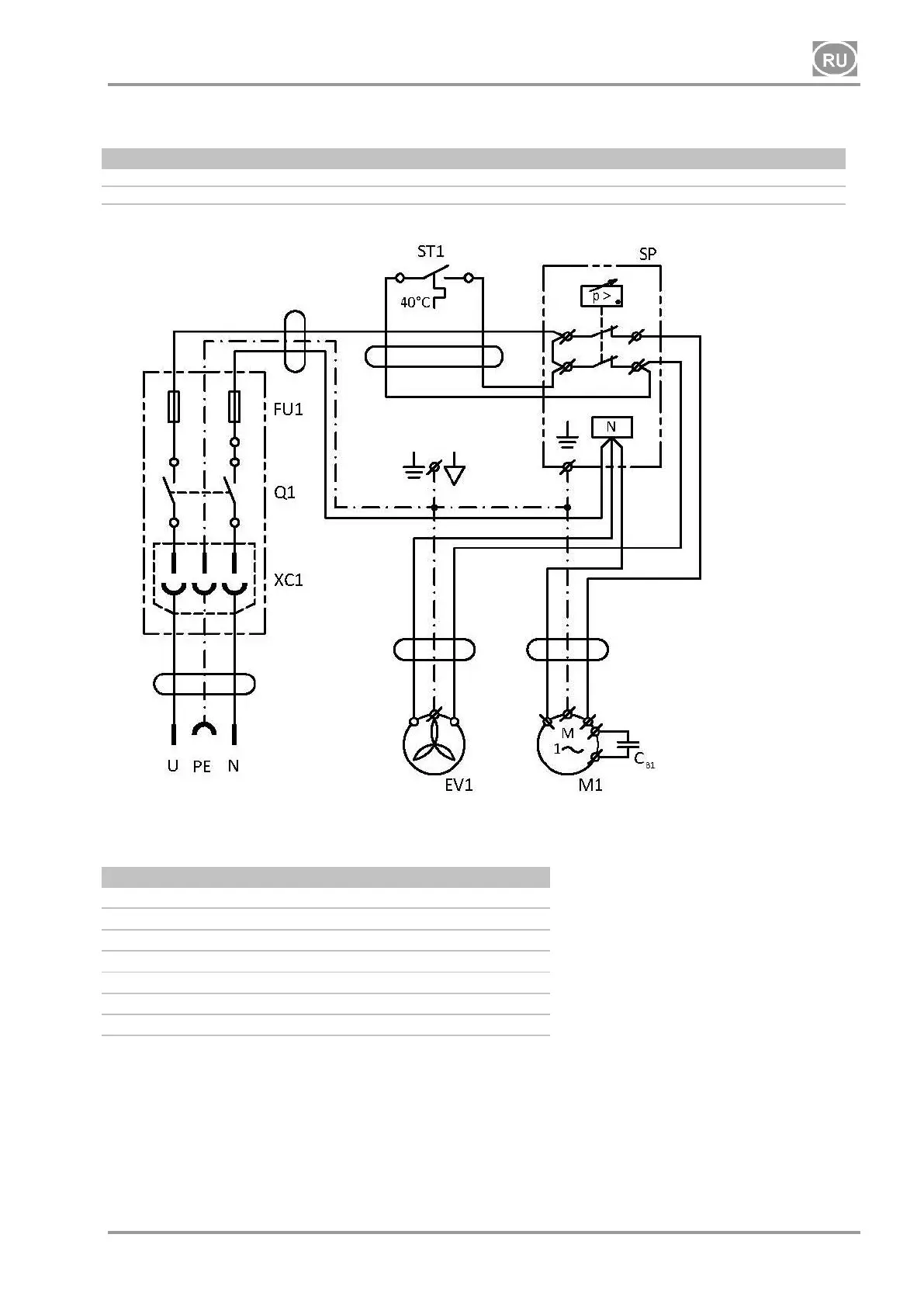

15. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
DK50
1/N/PE 230 V, 50 Hz
ЭЛЕКТРИЧЕСКИЙ ОБЪЕКТ 1-й КАТЕГОРИИ
Условные обозначения на электрической схеме
M1
Мотор компрессора
E1
Вентилятор компрессора
ST 1
Тепловой включатель
CB1
Конденсатор
SP
Выключатель давления
FU
Fuses
Q1
Выключатель
XC1
Разъём
