При размещении компрессора на мягком полу, например на ковре,
необходимо оставить зазор для вентиляции между основанием компрессора
и полом. Для этого можно использовать опоры с твердыми прокладками .

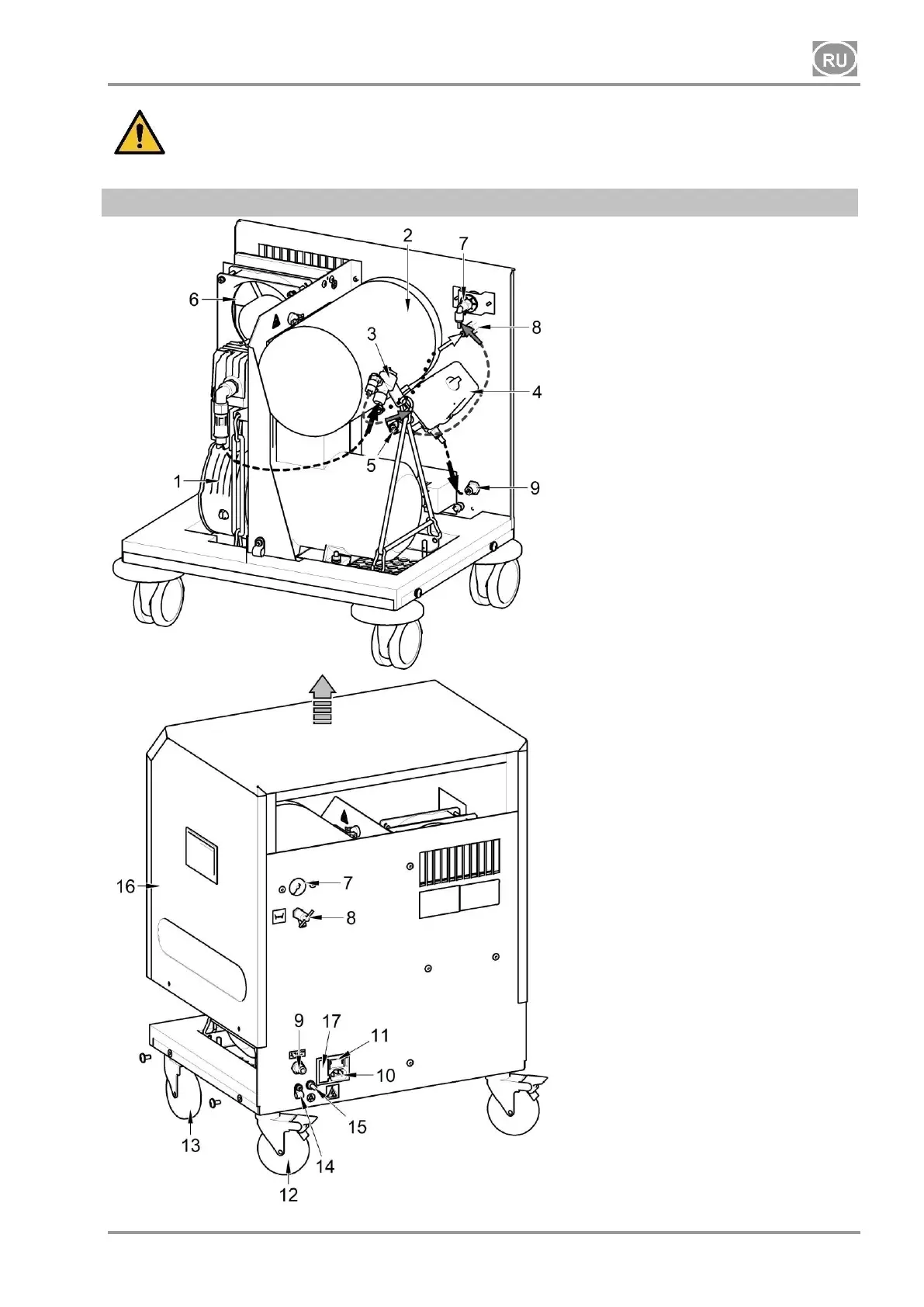

Рис. 1: Kompresor
Описание для рисунков:
1 Aгрегат Компрессорa
2 Ресивер
3 Обратный клапан
4 Реле давления
5 Предохранительный клапан
6 Вентилятор
7 Манометр
8 Выпускной клапан
конденсата
9 Выход напорного воздуха
10 Штепсельный разъём
11 Выключатель
12 Колечко вращательное
13 Колесo
14 Зажим подводящого шнурa
15 Клемма для
эквипотенциального
соединения
16 Крышкa компрессорa
17 предохранительнaя коробкa
c предохранителями
