Descrizione
L’interfaccia di sistema è un dispositivo di controllo dell’im-
pianto termico che può essere utilizzato come termostato
ambiente e/o come interfaccia di impianto per monitorare le
principali informazioni sul funzionamento dell’installazione e
provvedere alle impostazioni desiderate.
Glossario
Zona: un impianto termico può essere suddiviso in più aree
idraulicamente indipendenti dette appunto zone. Ogni zona
può generare autonomamente una richiesta di calore/raffre-
scamento al generatore di calore. Ad esempio un edificio può
essere diviso in una zona a pannelli radiati e una zona a ra-
diatori.
Fascia Oraria: selezionando la modalità di funzionamento
programmata per una zona è possibile definire un profilo di
programmazione oraria. Gli intervalli temporali in cui è divisa
la programmazione oraria sono detti fasce e per ogni fascia
è possibile definire una temperatura obiettivo (setpoint) in
base alla modalità di programmazione oraria impostata in
fase di configurazione del sistema.
Programmazione Oraria giornaliera a 2 Livelli: la pro-
grammazione oraria a 2 livelli permette di suddividere il profi-
lo di programmazione fino a un massimo di 4 fasce comfort e
4 fasce a temperatura ridotta nelle 24h.
Programmazione Oraria giornaliera Multilivello: nella
programmazione oraria multilivello, disponibile solo nei pro-
dotti predisposti per questa modalità, è possibile definire fino
a 12 orari giornalieri per ognuno dei quali si può impostare un
valore di temperatura obiettivo dedicato.
Navigazione menu
L’interfaccia è dotata di un display a colori, di un selettore e
due tasti.
La navigazione nei menu dell'interfaccia avviene attraverso il
tasto "Menu" (A), il selettore (B) e il tasto "Indietro" (C).
–
Tasto "Menu" (A): se premuto si accede al menu prin-
cipale.
– Ruotare
il selettore (B) permette di eseguire le se-
guenti funzioni:
– spostare il cursore tra le voci selezionabili nella
schermata.
– scorrere i valori di settaggio di una specifica funzio-
ne o parametro.
– Premere
il selettore (B) permette di eseguire le se-
guenti funzioni:
– accedere alle voci selezionabili nella schermata.
– confermare i valori di settaggio di una specifica
funzione o parametro.
–
Il tasto "Indietro" (C) permette di eseguire le seguenti
funzioni:
– tornare al menu o sottomenu precedente.
– annullare l'inserimento di un valore di settaggio di
una specifica funzione o parametro.
ABC

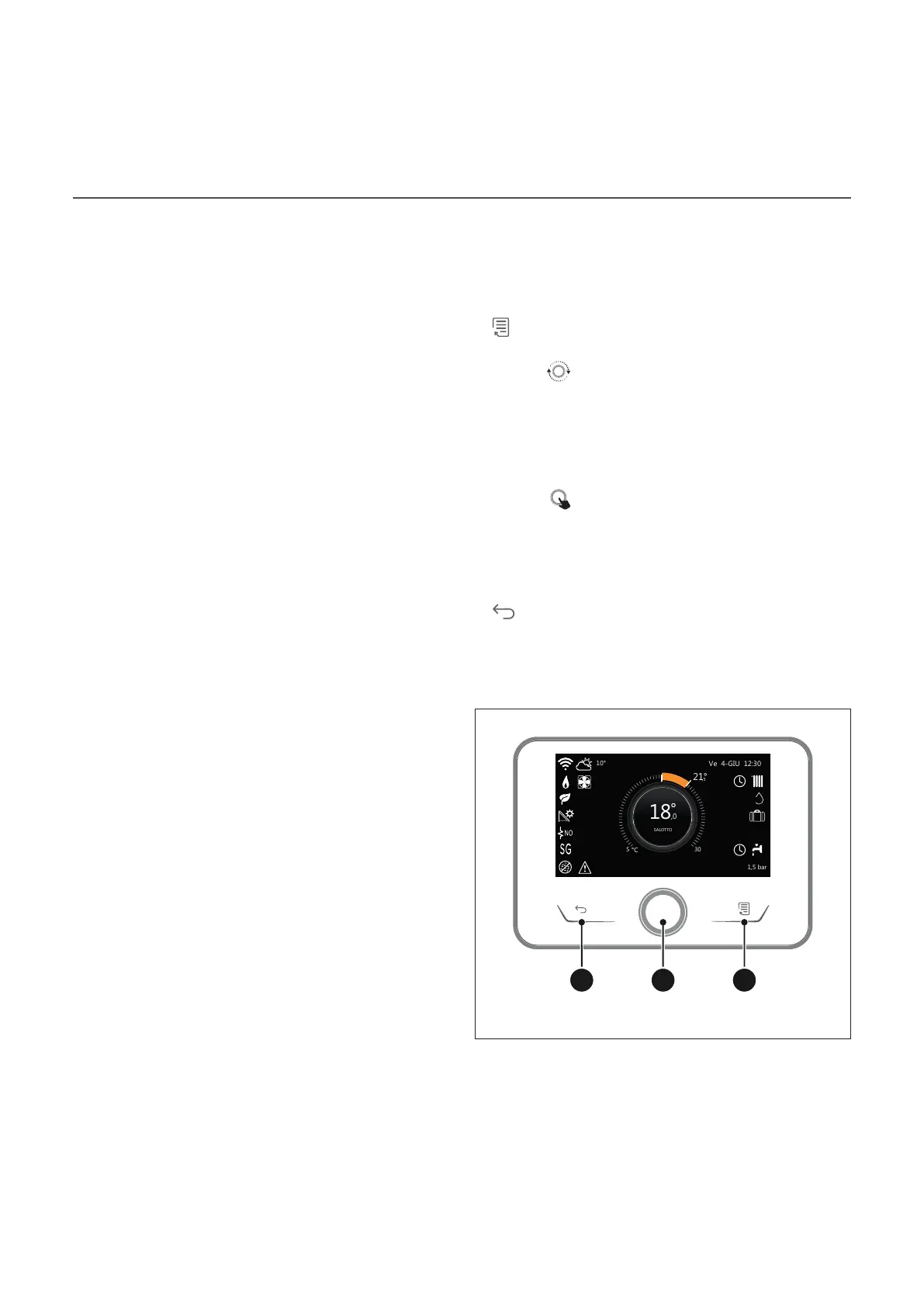

Fig. 1
