En plus du connecteur d’entrée, chaque voie est équipée d’une prise de type XLR (OUT A ou OUT B),
reliée en parallèle afin de permettre une liaison aisée en «daisy-chain» du signal audio pour le branche-
ment d’autres appareils audio.
Sortie (Connecteurs / Bornes de type Speakon) en mode Normal
Avec les amplificateurs TOUR GRADE la connexion des haut-parleurs diffère en fonction du mode de
fonctionnement actuellement sélectionné pour les blocs de l’amplificateur de puissance, c’est-à-dire du
réglage du sélecteur de MODE situé à l’arrière de l’ampli de puissance. En mode NORMAL, les haut-
parleurs peuvent être connectés de deux manières différentes : à l’aide d’un câblage de haut-parleurs typi-
que ou d’un câblage Bi-Amp.
Câblage typique de haut-parleurs
La première possibilité consiste à utiliser les deux connecteurs Speakon, les haut-parleurs doivent alors
être connectés aux fiches 1+ et 1– des prises, voir l’illustration 2.13.
À côté des prises de type Speakon, des bornes conventionnelles pour le branchement des haut-parleurs
sont également fournies. L’illustration suivante montre comment connecter les haut-parleurs en mode de
fonctionnement NORMAL.

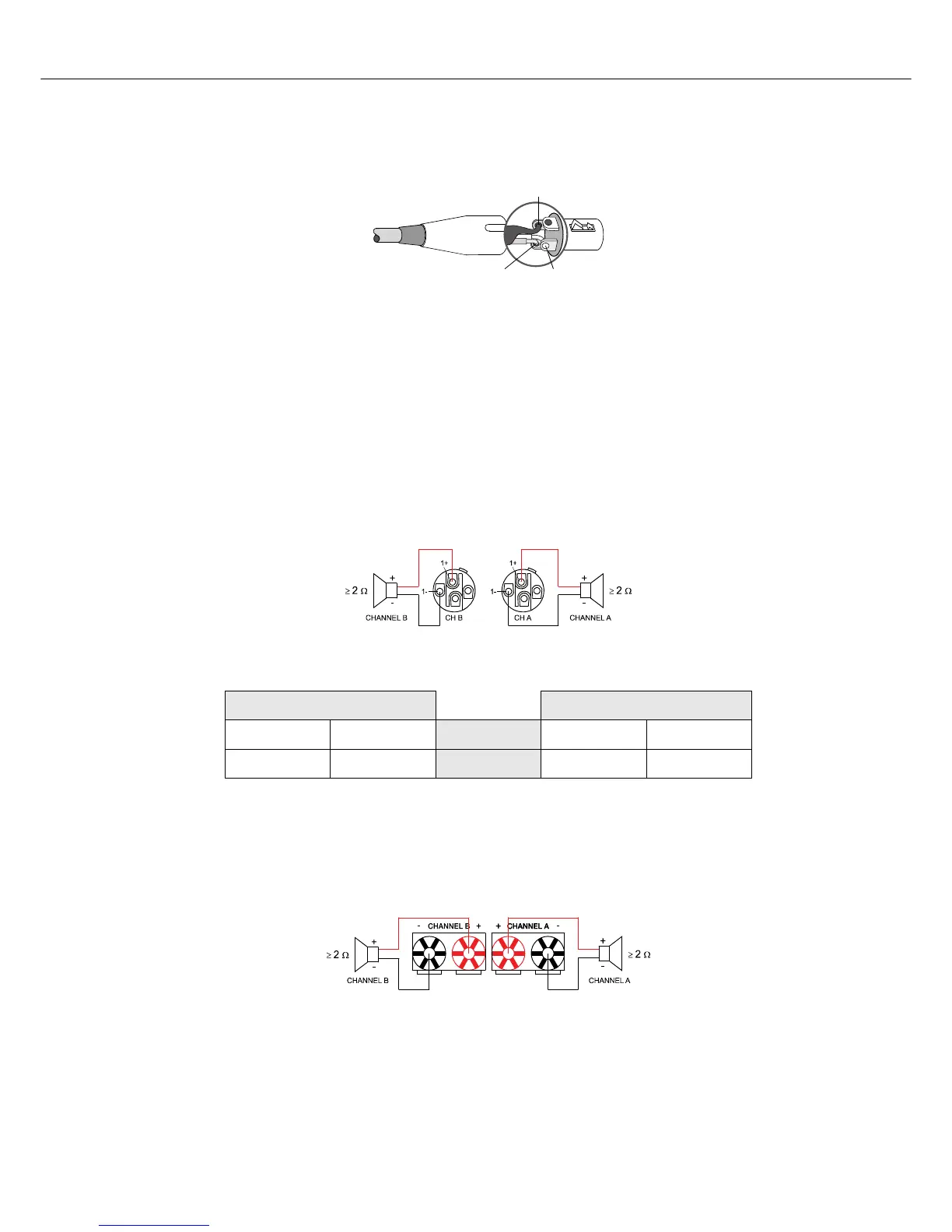

Illustration 2.12 : Connexion symétrisé de la sortie (Daisy-Chain)
Illustration 2.13 : Connexion de haut-parleur en mode de fonctionnement NORMAL, à l’aide des connec-
teurs Speakon A et B
Speakon CH B Speakon CH A
1+ 1-
Connecteur 1+ 1-
B+ B-
Câblage A+ A-
Tableau 2.5 : Branchement des HP en mode de fonctionnement NORMAL, à l’aide des connecteurs
Speakon A et B
Illustration 2.14 : Connexion de haut-parleur en mode de fonctionnement NORMAL, à l’aide des bornes
1, SHIELD
2, HOT
3, COLD
