TOUR GRADE SERIES
56 Bedienungsanleitung
Die Stromaufnahmen für andere Netze können mit folgenden Faktoren direkt proportional umgerechnet
werden: 100 V = 2.3, 120 V = 1.9, 220 V = 1.05, 240 V = 0.97.

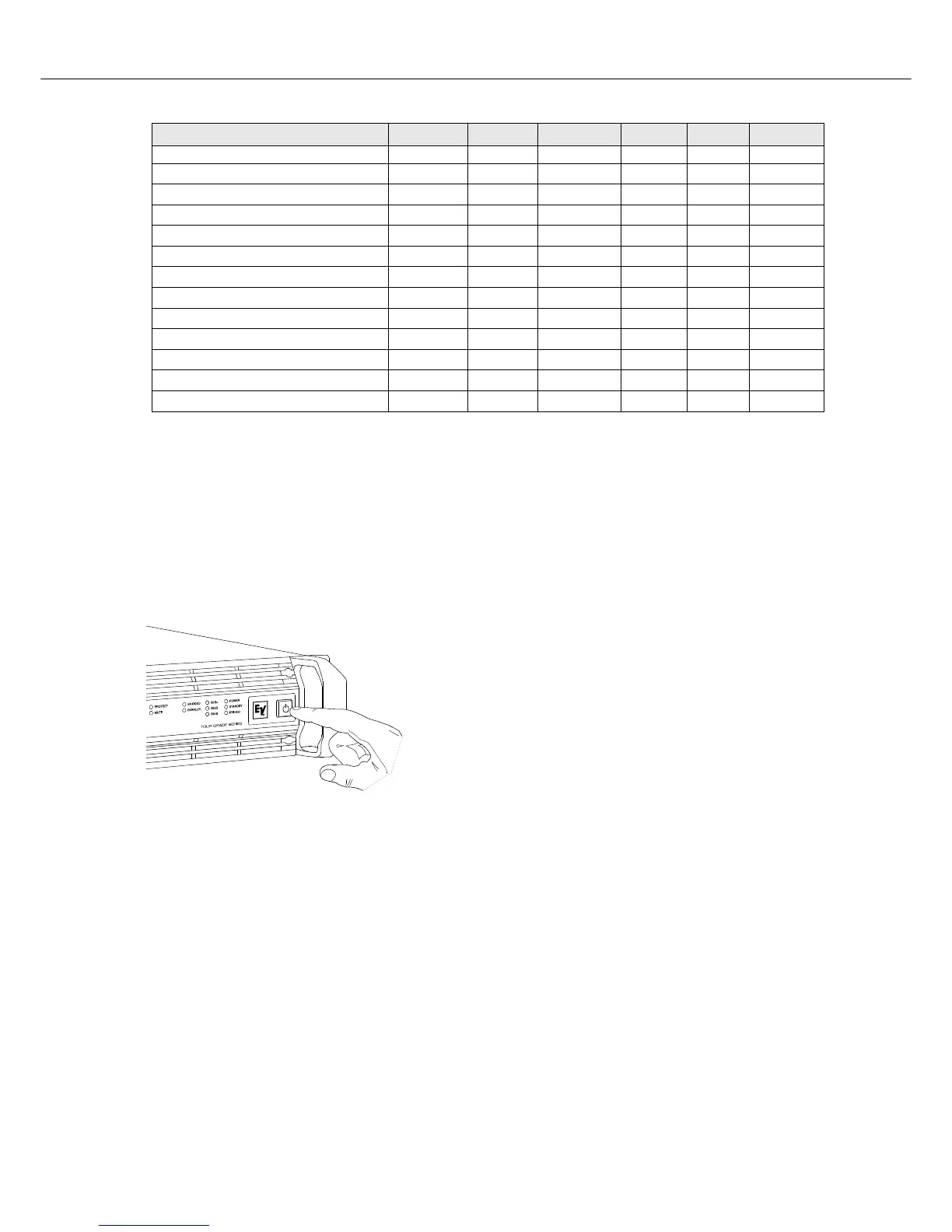

2.3 Netzschalter
Der Netzschalter an der Frontseite trennt die Endstufe von der
Netzversorgung. Durch Drücken des Netzschalters wird das
Hochfahren der Endstufe gestartet. Eine Softstart-Schaltung
vermeidet dabei Einschaltstromspitzen auf der Netzleitung.
Dadurch wird verhindert, dass der Leitungsschutzschalter des
Stromnetzes beim Einschalten der Endstufe anspricht.
Die Lautsprecher werden über die Ausgangsrelais um ca. 2
Sekunden verzögert zugeschaltet. Hierdurch werden etwaige
Einschaltgeräusche effektiv unterdrückt, die ansonsten in den
Lautsprechern hörbar wären. Während dieser Verzögerung
leuchtet die MUTE-LED.
TG-7
U
mains
in V I
mains
in A P
mains
in W P
out
in W
P
d
in W
1
BTU/hr
2
Idle 230 0.7 78 - 78 266
Max. Output Power @ 8 Ω
3
230 24.5 4089 2 x 1500 1089 3716
Max. Output Power @ 4 Ω
3
230 40.9 7137 2 x 2500 2137 7292
1/3 Max. Output Power @ 4 Ω
3
230 18.1 2927 2 x 833 1260 4300
1/8 Max. Output Power @ 4 Ω
3
230 6.2 877 2 x 313 252 860
1/8 Max. Output Power @ 4 Ω
4
230 9.6 1450 2 x 313 806 2750
1/8 Max. Output Power @ 4 Ω
4
5
253 11.6 1944 2 x 378 1188 4053
Normal Mode (-10 dB) @ 4 Ω
3
230 9.2 1368 2 x 250 868 2962
Rated Output Power (0 dB) @ 4 Ω
3
230 37.5 6445 2 x 2100 2245 7660
Alert (Alarm) Mode (-3 dB) @ 4 Ω
3
230 22.7 3760 2 x 1050 1660 5664
Max. Output Power @ 2 Ω
3
230 44.3 8180 2 x 3500 1180 4026
1/8 Max. Output Power @ 2 Ω
3
230 15.3 2427 2 x 438 1552 5296
1/8 Max. Output Power @ 2 Ω
4
230 13.6 2105 2 x 438 1230 4197
1. P
d
= Verlustleistung
2. 1 BTU = 1055.06 J = 1055.06 Ws
3. Sinusaussteuerung (1 kHz)
4. Rosa Rauschen gemäß EN60065 / 7.Edition
5. 10% Netzüberspannung
