Electro-Voice TG5 - Einbau

TOUR GRADE SERIES
Bedienungsanleitung 57
2.4 Einbau
Vordere Befestigung der Endstufe
Die TOUR GRADE-Endstufe wurde für den Einbau in ein konventionelles 19-Zoll Rack entwickelt.
Befestigen Sie die Endstufe an der Vorderseite mit 4 Schrauben und Unterlegscheiben wie in Abbildung
2.4 dargestellt.
Hintere Befestigung
Wird das Rack, in dem die Endstufe eingebaut ist, transportiert, muss die Rückseite der Endstufe im Rack
befestigt werden. Bei fehlender Befestigung kann sowohl die Endstufe als auch das Rack beschädigt
werden. Die für die Befestigung benötigten Winkel sind im Lieferumfang der Endstufe enthalten.
Befestigen Sie die Endstufe wie in Abbildung 2.5 gezeigt mit Hilfe der vier mitgelieferten Käfigmuttern und
Befestigungsschrauben.

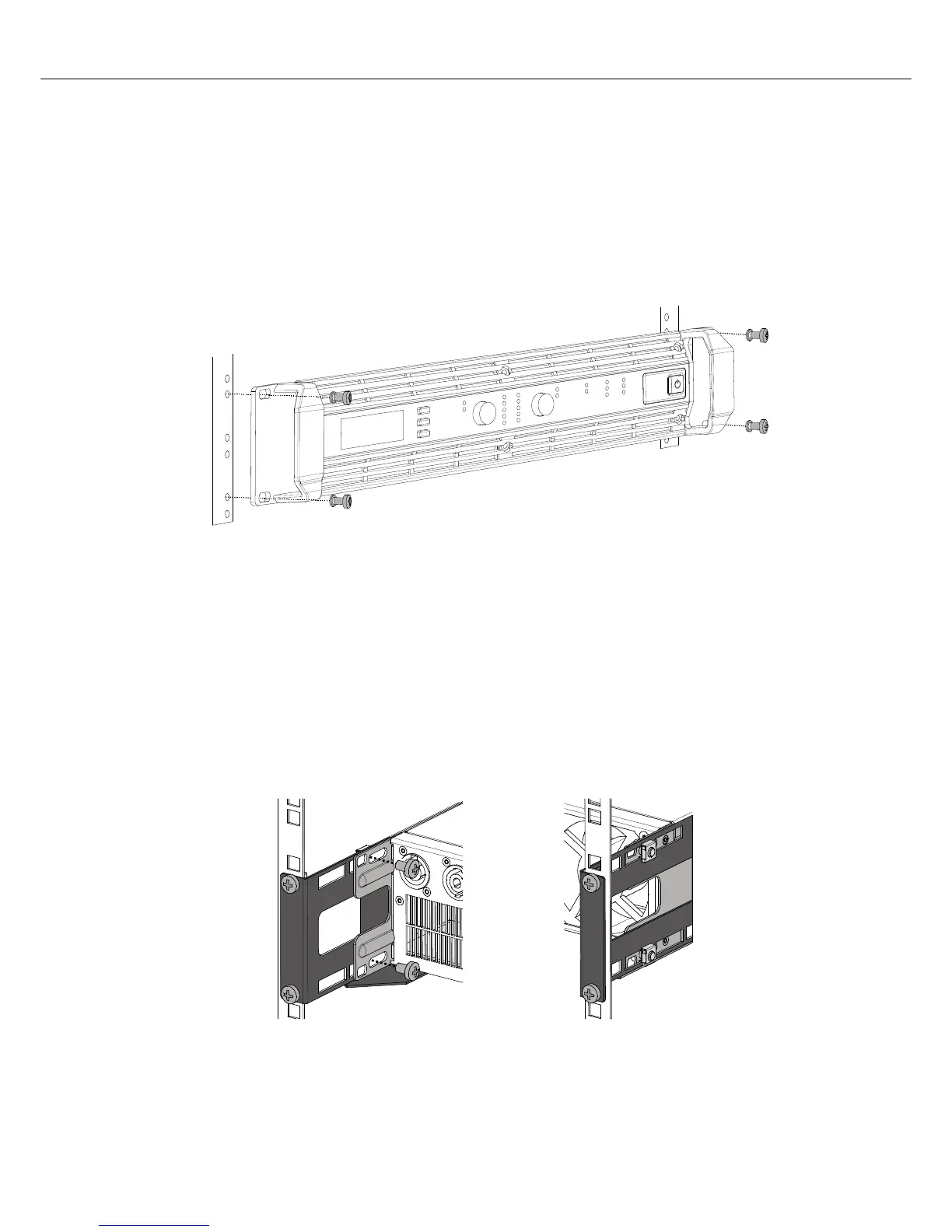

Abbildung 2.4: Vordere Befestigung der Endstufe bei Rackeinbau
Abbildung 2.5: Hintere Befestigung der Endstufe
