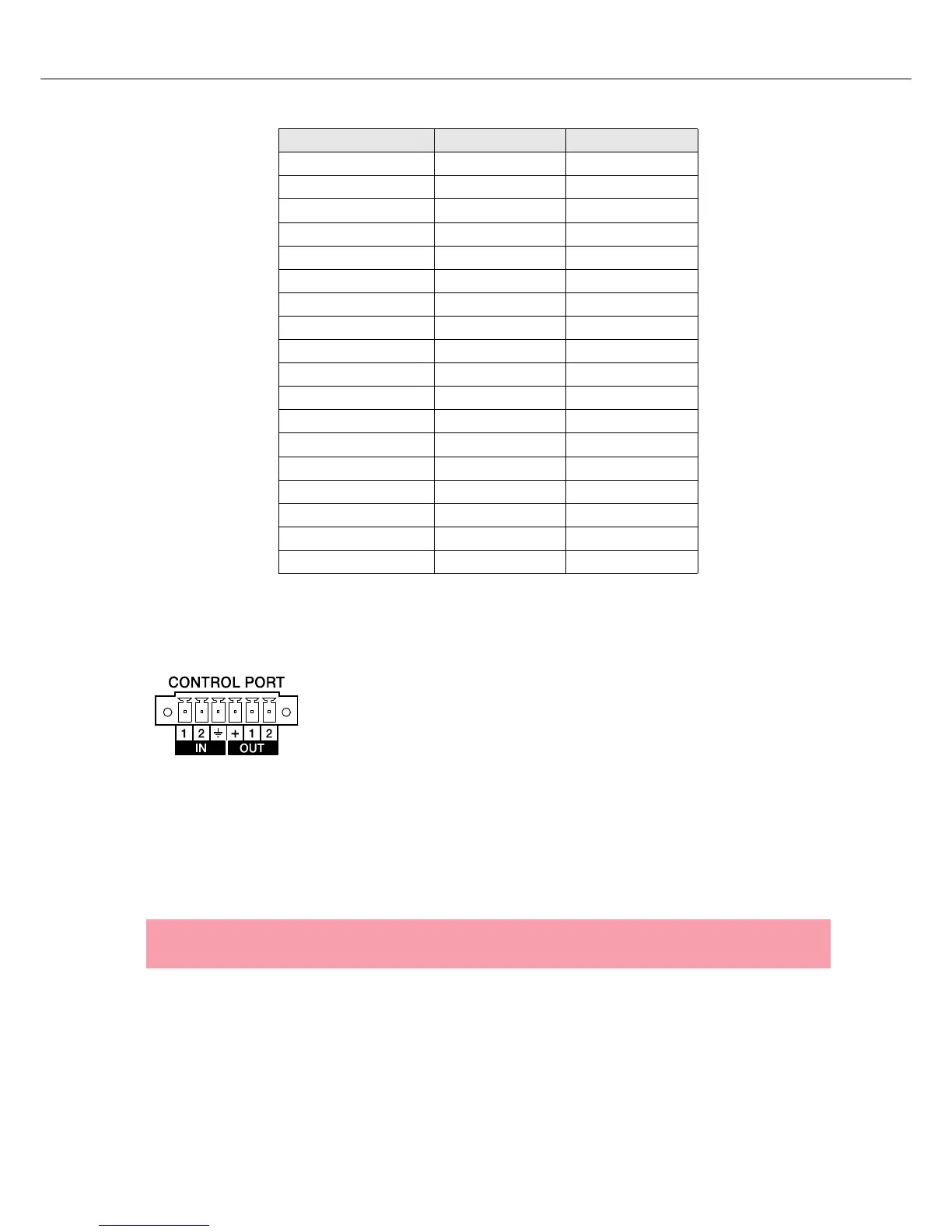

7 PORT DE CONTROLE
Le CONTROL PORT du RCM-26 fournit deux entrées de contrôle, deux sorties
de contrôle et des connexions de référence pour le +5V et la terre. Les entrées
de contrôle sont configurables via IRIS-Net™. Elles peuvent par exemple servir
à passer du mode sous tension à standby, à passer d’un préréglage à un autre
ou d’un paramètre à un autre. Les deux contacts de contrôle IN1 et IN2 sont
connectés en interne via des résistances pull-up et véhiculent le +5V (ouvert).
Les entrées de contrôle peuvent être activées à l’aide de commutateurs
externes, boutons-poussoirs ou relais afin de les relier à un potentiel de masse
(fiche 3). Les deux sorties de contrôle OUT1 et OUT2 sont des sorties à
collecteur ouvert, qui sont fortement résistants à l’état non-actif (off). A l’état actif
(on), les sorties sont reliées à la terre. Les sorties de contrôle sont configurables
via IRIS-Net™ et servent à indiquer des états internes. Les témoins à LED, ou
les relais peuvent être pilotés directement. Le connecteur de référence +5V
fournit une tension d’alimentation aux appareils connectés.
HIGH LOW Addresse
0 0 Indépendant
0 1...F 1...15
1 0...F 16...31
2 0...F 32...47
3 0...F 48...63
4 0...F 64...79
5 0...F 80...95
6 0...F 96...111
7 0...F 112...127
8 0...F 128...143
9 0...F 144...159
A 0...F 160...175
B 0...F 176...191
C 0...F 192...207
D 0...F 208...223
E 0...F 224...239
F 0...A 240...250
F B...F réservé
Table 4.3: Adresses CAN
ATTENTION :
Le courant maximum autorisé à la sortie +5V est de 200 mA.
