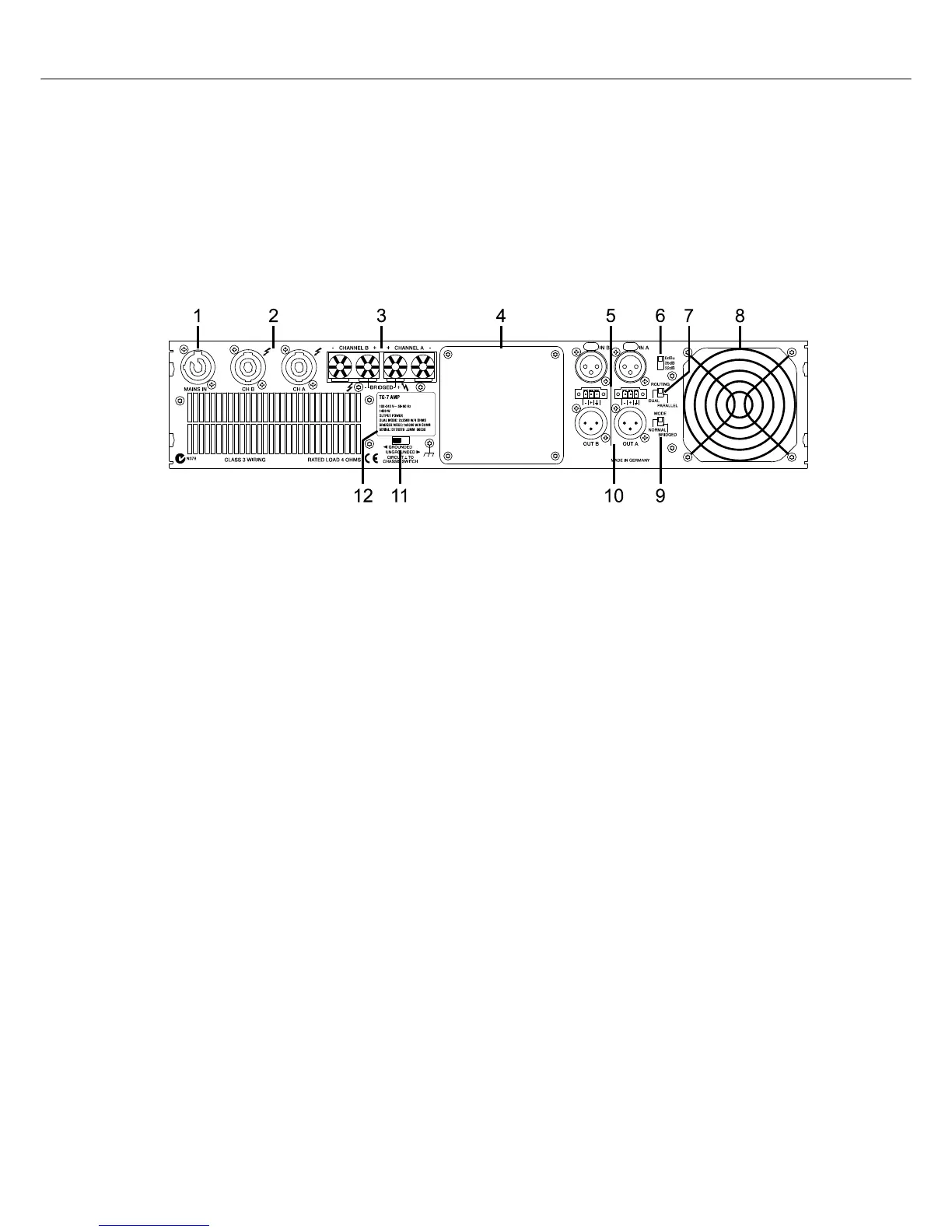

Abbildung 2.2: TG-5/TG-7 Rückseite
1
Netzeingang PowerCon® (MAINS IN)
2
Endstufenausgangsbuchsen Speakon™ (CH A, CH B)
3
Endstufenausgangsklemmen (CHANNEL A, CHANNEL B, BRIDGED)
4
Erweiterungssteckplatz
5
Audioeingänge XLR und Phoenix (IN A, IN B)
6
Schalter Eingangsempfindlichkeit/Gain
7
Schalter Betriebsart Audioeingänge (ROUTING)
8
Lüfter
9
Schalter Betriebsart Endstufenausgänge (MODE)
10
Audioausgänge XLR (OUT A, OUT B)
11
Schalter Groundlift (CIRCUIT ⊥ TO CHASSIS SWITCH)
12
Typenschild
