Bi-Amp Verkabelung
Die zweite Möglichkeit zum Anschluss von Lautsprechern an die Endstufe in der Betriebsart NORMAL ist
die alleinige Verwendung der Speakon-Buchse CH A. In dieser kann wie zuvor beschrieben der eine
Lautsprecher an den Anschlüssen 1+ und 1- angeschlossen werden. Der andere Lautsprecher ist
entsprechend Abbildung 2.14 an den Anschlüssen 2+ und 2- anzuschließen. Die Anschlüsse 2+ und 2-
sind nur im Speakon CH A belegt. Dieses Vorgehen ermöglicht eine einfache Verkabelung von
Lautsprechern, die im aktiv 2-Weg-Betrieb verwendet werden (Bi-Amp).
Ausgang (Speakon / Anschlussklemmen) im Bridged Mode
Läuft die Endstufe durch Wahl der Schalterstellung BRIDGED des Schalters MODE an der Rückseite im
Brückenbetrieb, ist der Lautsprecher an der Speakon-Buchse CH A an den Anschlüssen 1+ und 2+ zu
betreiben, siehe Abbildung 2.15.

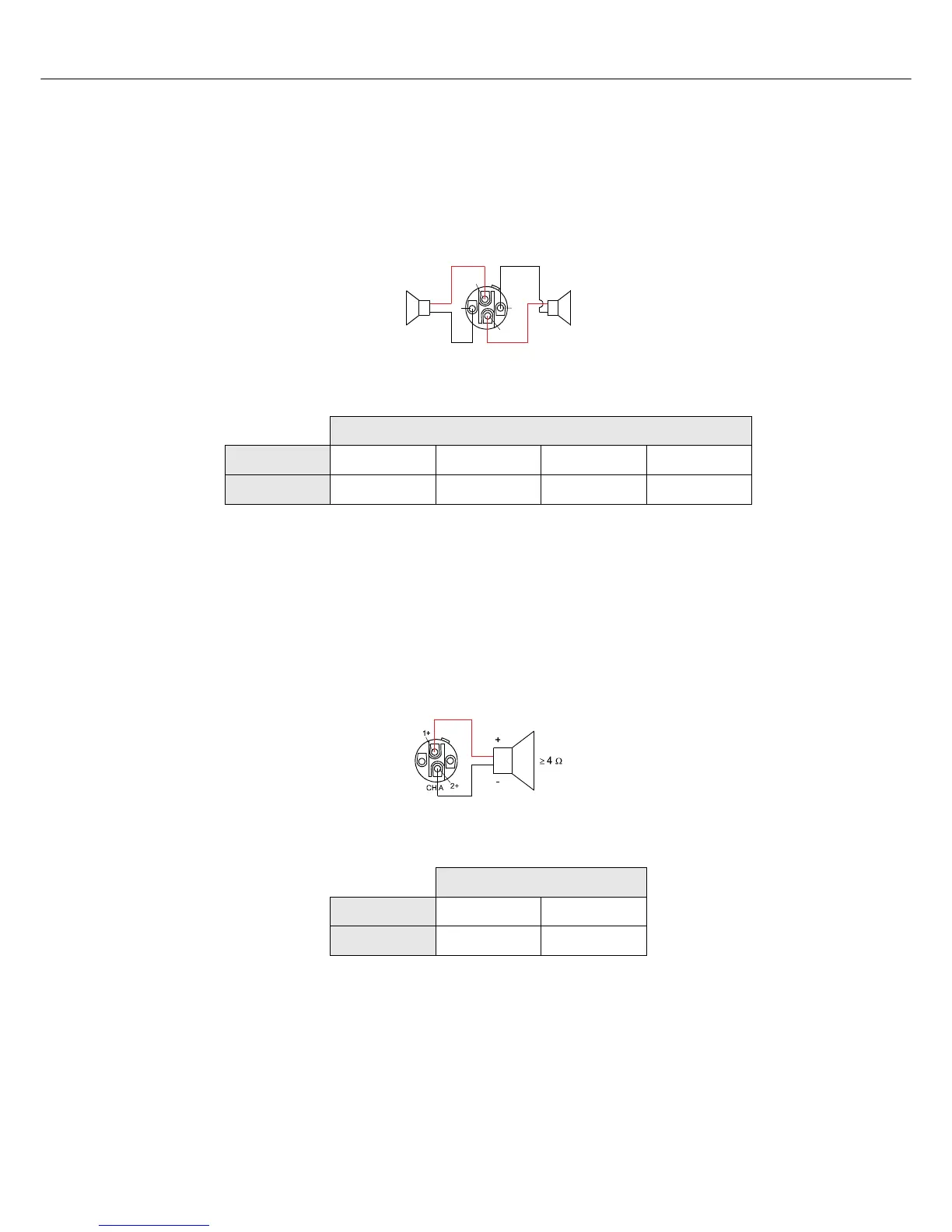

Abbildung 2.15: Bi-Amp-Lautsprecheranschluss in Betriebsart NORMAL nur an Speakon A
Speakon CH A
Anschluss1+1-2+2-
BelegungA+A-B+B-
Tabelle 2.6: Bi-Amp-Lautsprecheranschluss in Betriebsart NORMAL nur an Speakon A
Abbildung 2.16: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A
Speakon CH A
Anschluss 1+ 2+
Belegung Bridged+ Bridged-
Tabelle 2.7: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A
1+
2+
1-
2-
CH ACHANNEL A CHANNEL B
+
-
+
-
≥ 2 Ω≥ 2 Ω
