TOUR GRADE SERIES
Bedienungsanleitung 85
3 LOCK-LED
Die LOCK-LED leuchtet grün, wenn der AES/EBU-Eingang auf das empfangene Signal
synchronisiert ist und die Audioübertragung in Ordnung ist. Wenn die LOCK-LED nicht
leuchtet, liegt entweder kein digitales Audiosignal an, oder die interne PLL ist nicht auf das
ankommende Signal eingrastet. Falls der Digital-Eingang gewählt ist, wird das Audiosignal in diesem Fall
stumm geschaltet.
4 REMOTE CAN BUS-Anschlüsse
Das RCM-26-Modul besitzt zwei Neutrik EtherCon® RJ-45-Buchsen für den REMOTE CAN BUS. Die
Buchsen sind parallel geschaltet und dienen als Eingang und zum Weiterschleifen des Remote-
Netzwerkes. Zur Verkabelung innerhalb des Racks können handelsübliche RJ-45-Netzwerkkabel
verwendet werden. Bei größeren Leitungslängen sind die CAN-Richtlinien zu beachten. Der CAN-Bus
benötigt an beiden Enden einen 120 Ω Abschluss-Stecker. Ausführliche Richtlinien zur Verdrahtung und
Buslänge sind im Abschnitt "Remote-Control-Netzwerk" ab Seite 88 zu finden.
In der Netzwerk-Verkabelung ist neben dem CAN-Bus auch ein symmetrisches Audio-Monitor-Signal
mitgeführt. Dieser Monitorbus ermöglicht das softwaregesteuerte Abhören der Eingangs- oder
Ausgangssignale aller im Remote-Netzwerk vorhandenen Endstufen ohne zusätzlichen
Verdrahtungsaufwand. Der Nenn-Ausgangspegel beträgt +6 dBu (1.55 V), der maximale Ausgangspegel
liegt bei +21 dBu (8.7 V).
Der CAN-Bus erlaubt die Verwendung unterschiedlicher Datenraten, wobei die Datenrate indirekt
proportional zur Buslänge ist. Wenn das Netzwerk nur eine geringe Ausdehnung hat, sind Datenraten bis
zu 500 kbit/s möglich. Bei größeren Ausdehnungen muss die Datenrate herabgesetzt werden (bis zur
minimalen Datenrate von 10 kbit/s).
Die folgende Tabelle erläutert den Zusammenhang zwischen Datenrate und Buslänge bzw.
Netzwerkausdehnung. Buslängen über 1000 Meter sollten grundsätzlich nur mit CAN-Repeatern realisiert
werden.
HINWEIS:
Die Datenrate ist auf 10 kbit/s voreingestellt.
Datenrate (in kbit/s) Buslänge (in m)
500 100
250 250
125 500
62,5 1000
20 2500
10 5000
Tabelle 4.1: Datenrate und Buslänge in CAN-Netzwerken

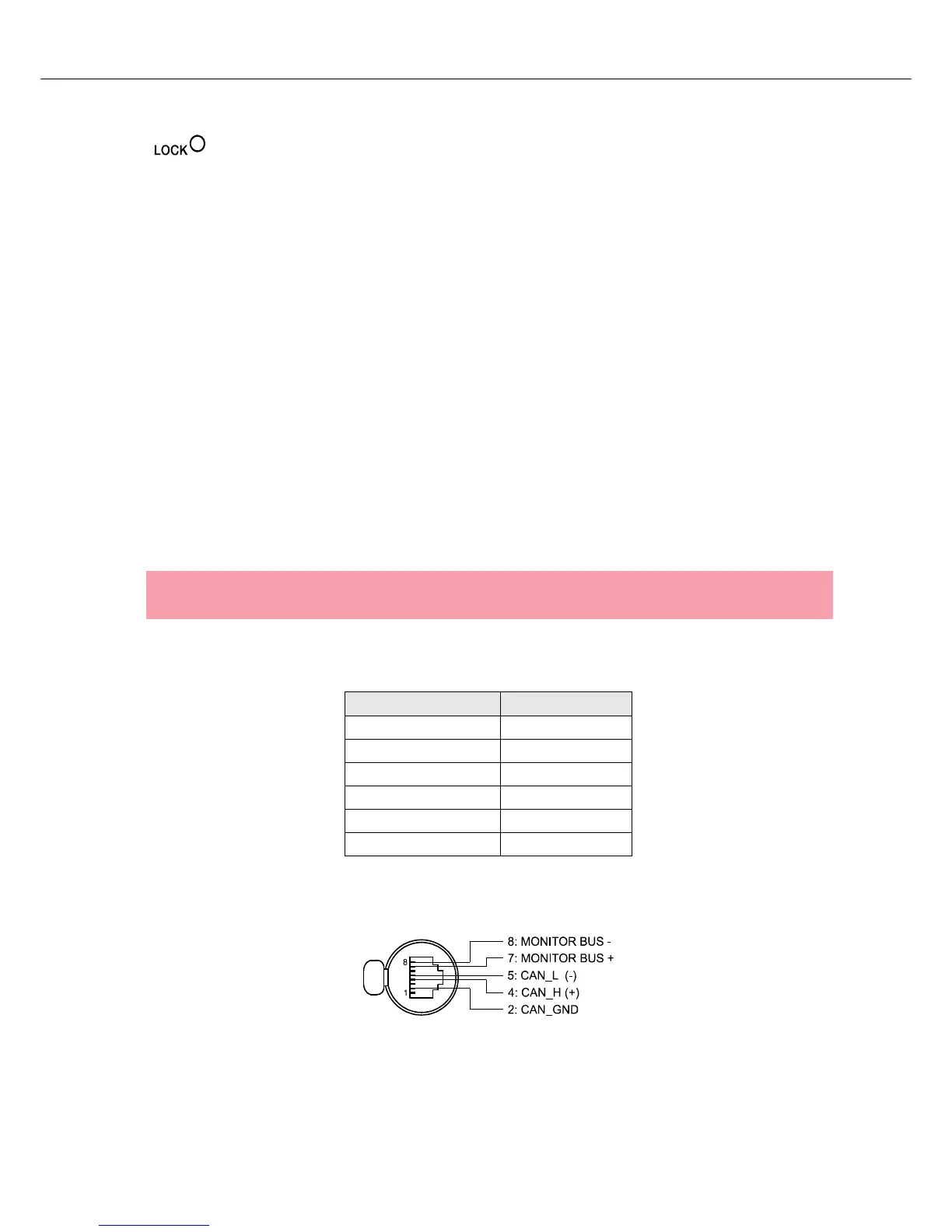

Abbildung 4.7: Belegung der CAN-Buchse
