TOUR GRADE SERIES
90 Bedienungsanleitung
Systembeispiele
Die folgenden beiden Abbildungen zeigen Beispiele von Systemverdrahtungen eines Remote-Control-
Netzwerks. Zur Verbindung des Remote-Control-Netzwerks mit einem PC wird jeweils ein USB-CAN-
Converter verwendet.

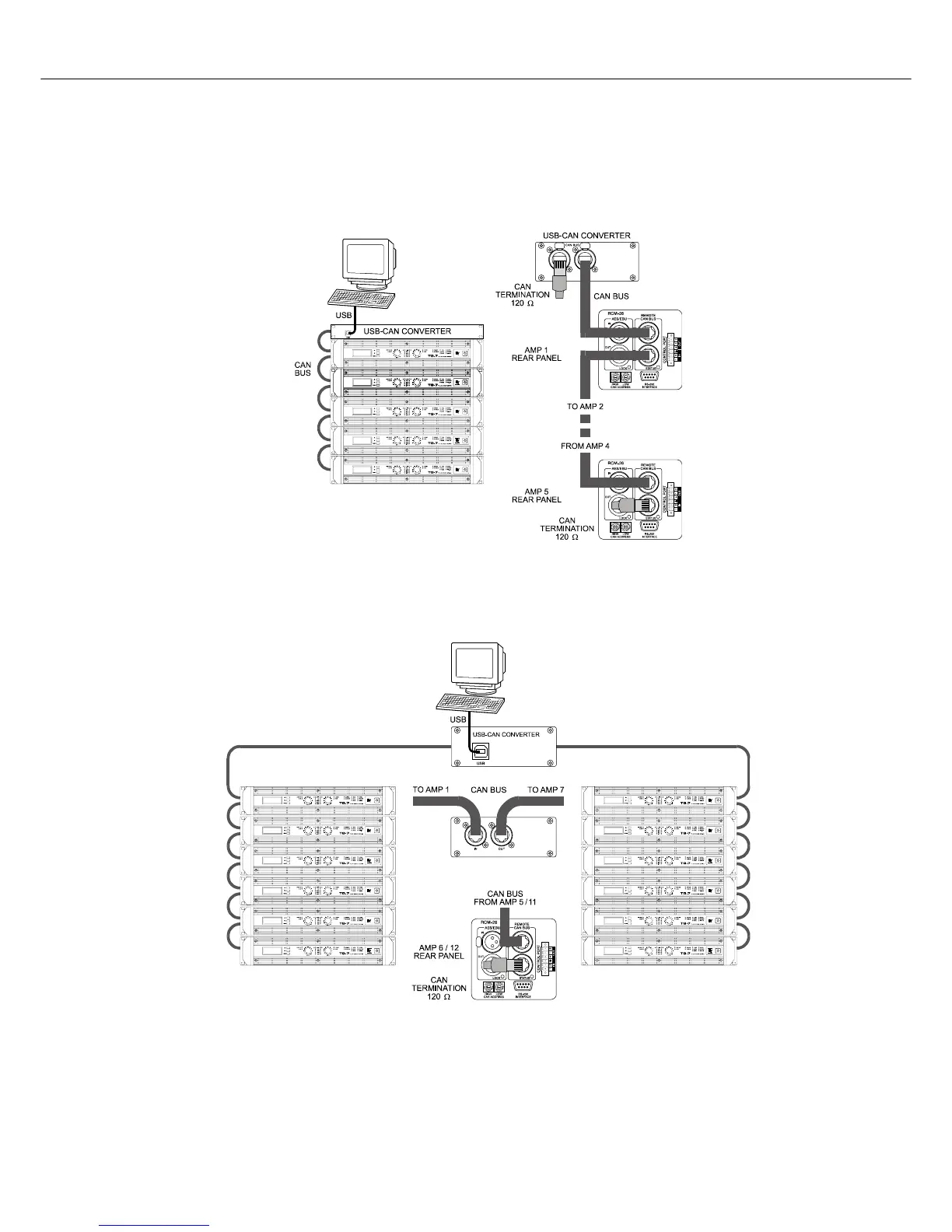

Abbildung 4.11: 5 Remote-Amplifier (mit RCM-26) und ein USB-CAN-Converter am Bus-Anfang. Ab-
schluss-Stecker am USB-CAN-Converter und am RCM-26 des Remote-Amplifier 5
Abbildung 4.12: System mit 2 Racks und einem USB-CAN-Converter. Abschluss-Stecker am Remote-Am-
plifier 6 (Bus-Anfang) und Remote-Amplifier 12 (Bus-Ende)
