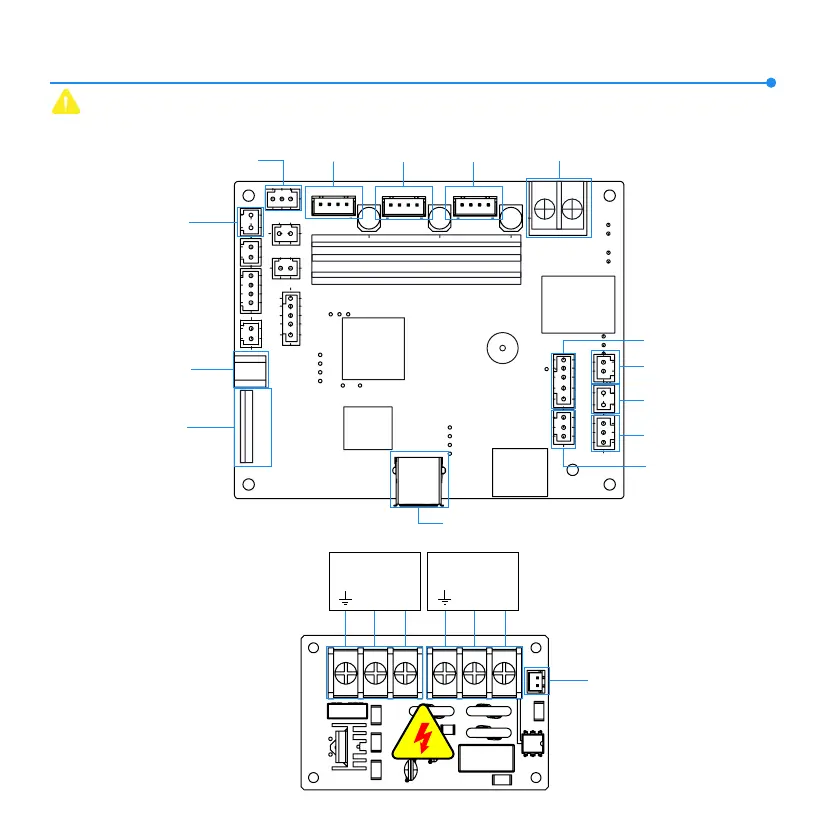

Esquema eléctrico del circuito de la placa base
Interfaz de tipo C
(24 V)
Conexión del cable
plano de la pantalla
Temperatura de la caja
Detector de filamento
Motor del
eje Z
Motor del
eje Y
Motor del
eje X
Puerto USB
Módulo de nivelación
Temperatura de la plataforma
caliente
Interfaz de control de la
plataforma caliente
Ventilador de la placa base
Final de carrera
óptico del eje Z
33
Salida de
alimentación de
CA
Señal de control
de la plataforma
caliente
L N
LN
Entrada de
alimentación de
CA
Conexión a la
alimentación de 24 V
Interfaz de tipo C (24 V): Se desaconseja encarecidamente conectar este puerto directamente a un ordenador
o a dispositivos externos, ya que podría dañarlo.
+
-
