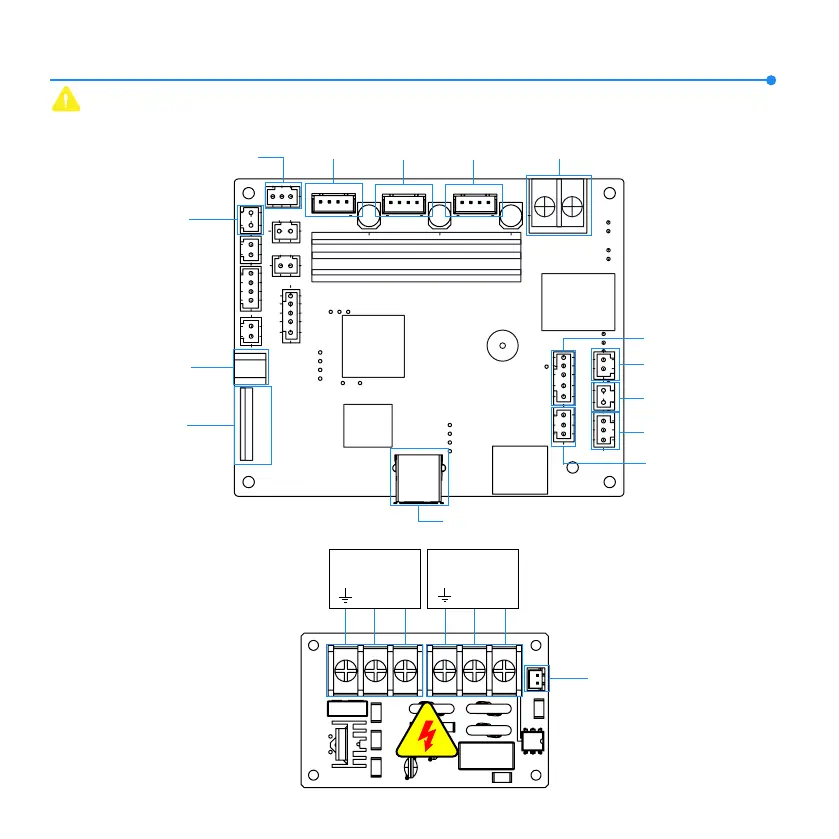

Schéma de câblage du circuit de la carte mère
Connexion de type C
(24 V)
Connexion au
câble ruban de
l'écran
Température du
boîtier
Détecteur de filament
Moteur
de l'axe Z
Moteur
de l'axe Y
Moteur
de l'axe X
Port pour clé USB
Module de nivellement
Température du plateau
chauffant
Interface de contrôle
plateau chauffant
Ventilateur de la carte mère
Fin de course optique
de l'axe Z
50
Sortie d'alimentation
CA
Signal de commande
du plateau chauffant
L N
LN
Entrée d'alimentation
CA
Connexion à
l'alimentation 24 V
Interface Type-C (24 V) : il est strictement déconseillé de connecter directement ce port à un
ordinateur ou à des appareils externes, car cela pourrait l'endommager.
+
-
