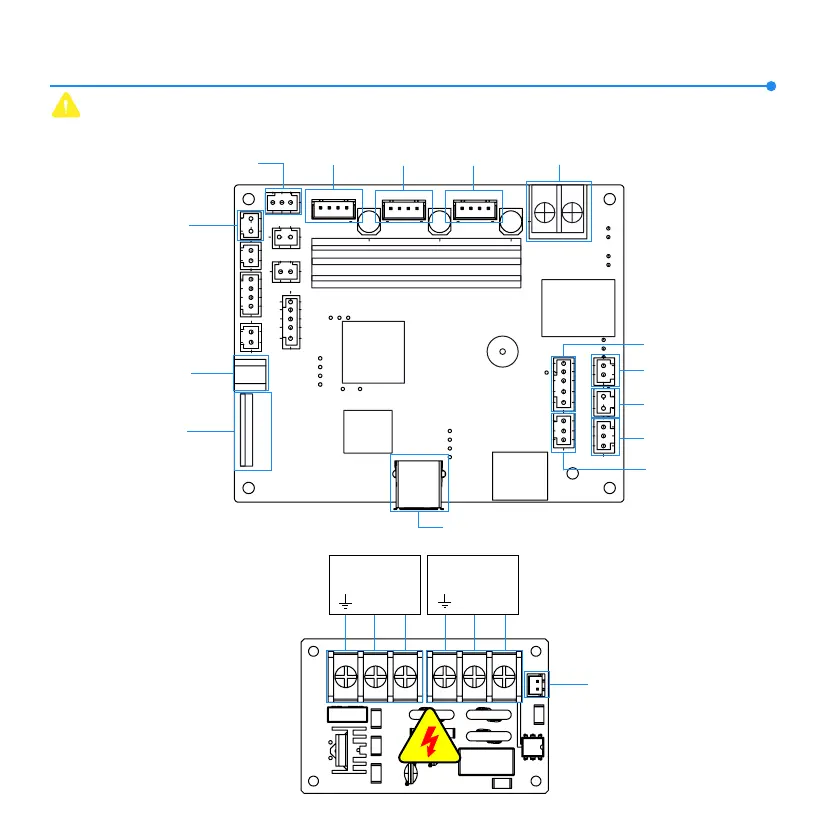

Schema elettrico della scheda madre
Interfaccia Type-C
(24 V)
Interfaccia Cavo
a nastro dello
Schermo
Temperatura
della camera
Sensore del Filamento
Motore
Asse Z
Motore
Asse Y
Motore
Asse X
Porta USB
Modulo di Livellamento
Temperatura del Piatto
Riscaldato
Interfaccia di Controllo
del Piatto Riscaldato
Ventola della Scheda
Madre
Sensore di Finecorsa
Ottico Asse Z
67
Uscita
Alimentazione AC
Segnale di Controllo del
Piatto Riscaldato
L N
LN
Ingresso
Alimentazione DC
Interfaccia di
Alimentazione 24 V
Interfaccia Type-C (24 V): è severamente vietato connettere direttamente questa porta a un computer
o altro dispositivo esterno perché potrebbe provocare dei danni.
+
-
