Elegoo Centauri - Page 86

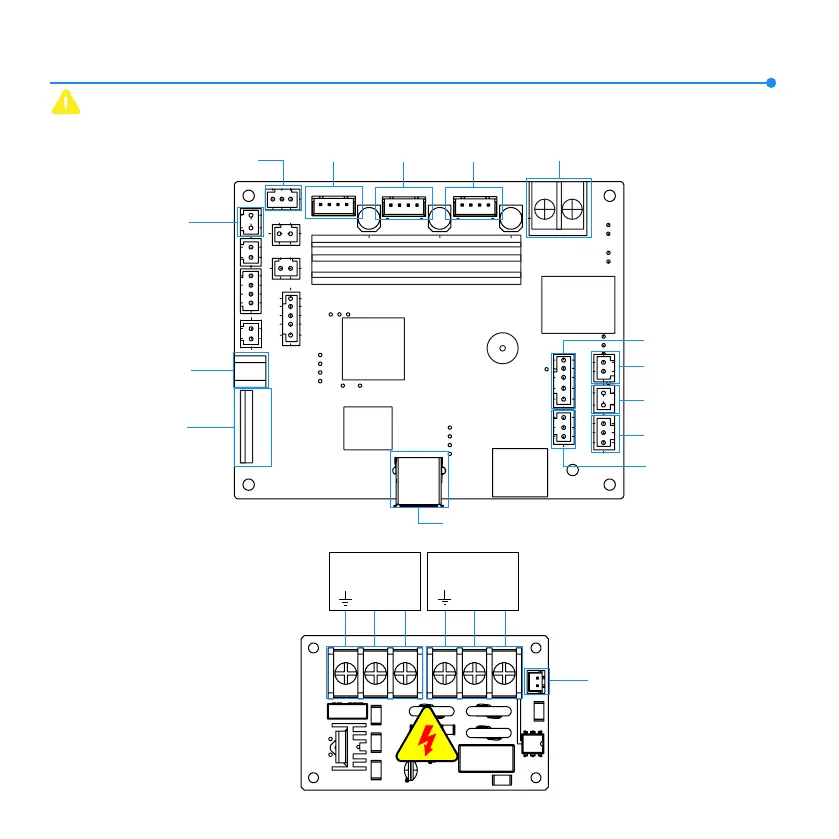

Mainboard-Schaltplan
Typ-C-Schnittstelle
(24 V)
Bildschirm
Flachbandkabel-Schnittstelle
Kammertemperatur
Filamentsensor
Z-Achsen
-Motor
Y-Achsen
-Motor
X-Achsen
-Motor
USB-Laufwerk-Anschluss
Nivellierungsmodul
Heizbetttemperatur
Heizbettsteuerungsschnitt-
stelle
Mainboard-Lüfter
Optischer Endschalter
der Z-Achse
84
AC-Stromaus-
gang
Heizbettsteuersignal
L N
LN
AC Stromein-
gang
24-V-Eingang
Schnittstelle
Typ-C-Schnittstelle (24 V): Es ist strengstens verboten, diesen Anschluss direkt mit einem
Computer oder externen Geräten zu verbinden, da dies zu Schäden führen kann.
+
-
