⑤
（KM4*8）4stk.
⑥
①
②
③
06

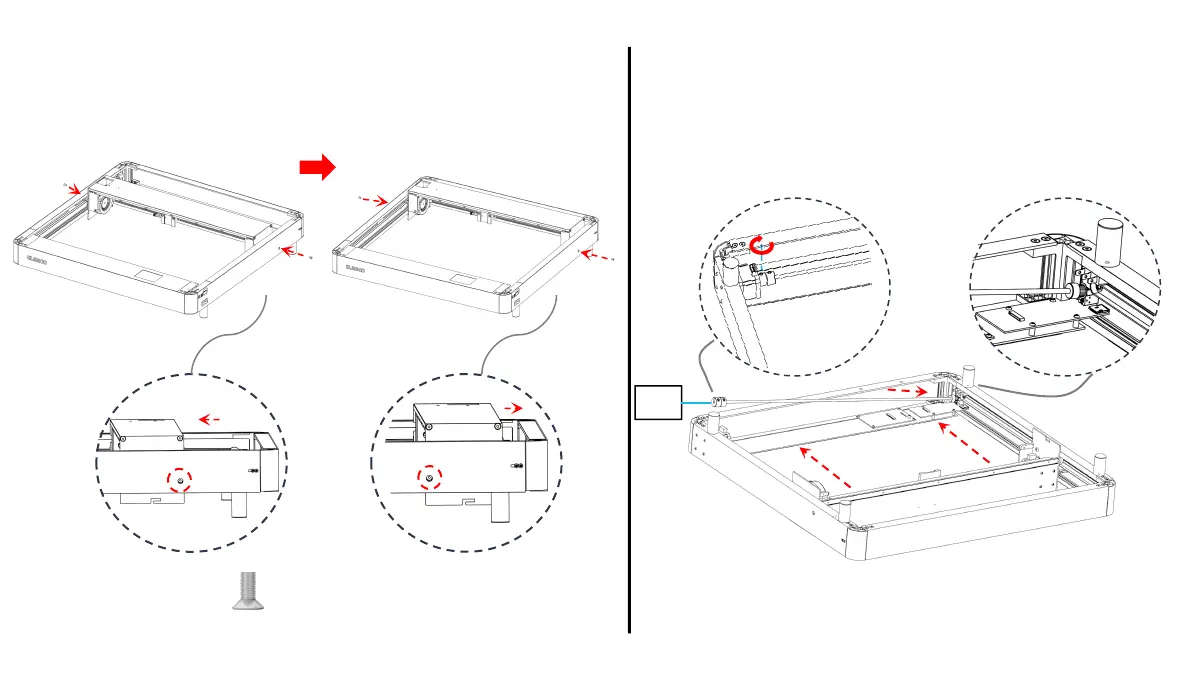

Ø Richten Sie die X-Achse an den verbleibenden
Löchern an den seitlichen Blenden aus. Sobald sie
ausgerichtet ist, ziehen Sie die Schrauben fest.
Ø Montage der X-Achsen-Einheit
① Bei der Installation die X-Achsen-Einheit gegen die vordere Blende ziehen.
(X-Achse horizontal halten)
② Führen Sie das Synchronrad durch den Synchronriemen und befestigen Sie
es am Lager.
③ Verbinden Sie die Kupplung mit der Motorwelle und ziehen Sie die
Schrauben fest, um sie zu sichern. (Lösen Sie die Schrauben an der Kupplung
vor der Installation.)
96
