Elektro-Automatik PS 8000 DT Series Instructions

15
© 2009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Pin Name Typ* Bezeichnung Pegel Elektrische Eigenschaften
1 VSEL AI Sollwert Spannung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2%
Eingangsimpedanz Ri >100K
2 CSEL AI Sollwert Strom
0…10V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
3 VREF AO Referenzspannung 10V oder 5V
Genauigkeit < 0,2% bei I
max
= +5mA
Kurzschlussfest gegen AGND
4 DGND POT
Bezugspotential für
digitale Steuersignale
Für +Vcc, Steuer und Meldesignale
5 REMOTE DI
Umschaltung interne /
externe Steuerung
Extern = LOW, U
Low
<1V
Intern = HIGH, U
High
>4V
Intern = Offen
Spannungsbereich = 0…30V
I
Max
= +1,5mA bei 0V
Empfohlener Sender: Open-Collector gegen
DGND
6 OT DO Übertemperaturfehler
OT = HIGH, U
High
> 4V
keine OT = LOW, U
Low
<1V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei5VamAusgangießenmax.+1mA
I
Max
= -10mA bei U
CE
= 0.3V
U
Max
= 0...30V
Kurzschlussfest gegen DGND
7 N.C. Nicht verbunden
8 PSEL AI Sollwert Leistung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von P
Nenn
Genauigkeit < 0,5%
Eingangsimpedanz Ri >100K
9 VMON AO Istwert Spannung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2% bei I
Max
= +2mA
Kurzschlussfest gegen AGND
10 CMON AO Istwert Strom
0…10V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
11 AGND POT
Bezugspotential für
Analogsignale
Für -SEL, -MON, VREF Signale
12 +Vcc AO
Hilfsspannung
(Bezug: DGND)
11...13V
I
Max
= 20mA
Kurzschlussfest gegen DGND
13
REM-SB DI Ausgang aus
Aus = LOW, U
Low
<1V
Ein = HIGH, U
High
>4V
Ein = Offen
Spannungsbereich = 0…30V
I
Max
= +1mA bei 5V
Empfohlener Sender: Open-Collector gegen
DGND
14 OVP DO Überspannungsfehler
OVP = HIGH, U
High
> 4V
kein OVP = LOW, U
Low
<1V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei5VamAusgangießenmax.+1mA
I
max
= -10mA bei U
ce
= 0,3V
U
max
= 0...30V
Kurzschlussfest gegen DGND
15 CV DO
Anzeige Spannungsre-
gelung aktiv
CV = LOW, U
Low
<1V
CC = HIGH, U
High
>4V
* AI = Analoger Eingang, AO = Analoger Ausgang, DI = Digitaler Eingang, DO = Digitaler Ausgang, POT = Potential
** Interne Vcc ca. 14,3V
• Der Eingang Rem-SB (Remote Standby, Pin 13) überlagert die
Taste Output On. Das heißt, das Gerät kann dann nicht mit
der Taste eingeschaltet werden, wenn der Pin das Signal „aus“
vorgibt (Not-Aus-Funktion).
• Der Ausgang VREF kann genutzt werden, um Sollwerte für
die Sollwerteingänge VSEL, CSEL und PSEL zu bilden. Zum
Beispiel, wenn nur Stromregelung gewünscht ist, sollten VSEL
und PSEL auf VREF gebrückt werden und CSEL wird entweder
von extern mit 0...10V bzw. 0...5V gespeist oder über ein
Potentiometer zwischen VREF und Masse.
• Bei Vorgabe von Sollwerten bis 10V bei gewähltem 5V-Bereich
werden diese auf 5V begrenzt (clipping). Das heißt, zwischen
5V und 10V reagiert das Gerät nicht auf Sollwertänderungen
und hält den entsprechenden Ausgangswert auf 100%.
• Die Massen der AS sind bezogen auf Minus Ausgang.
Bedienung des Gerätes
10.2 Anwendungen

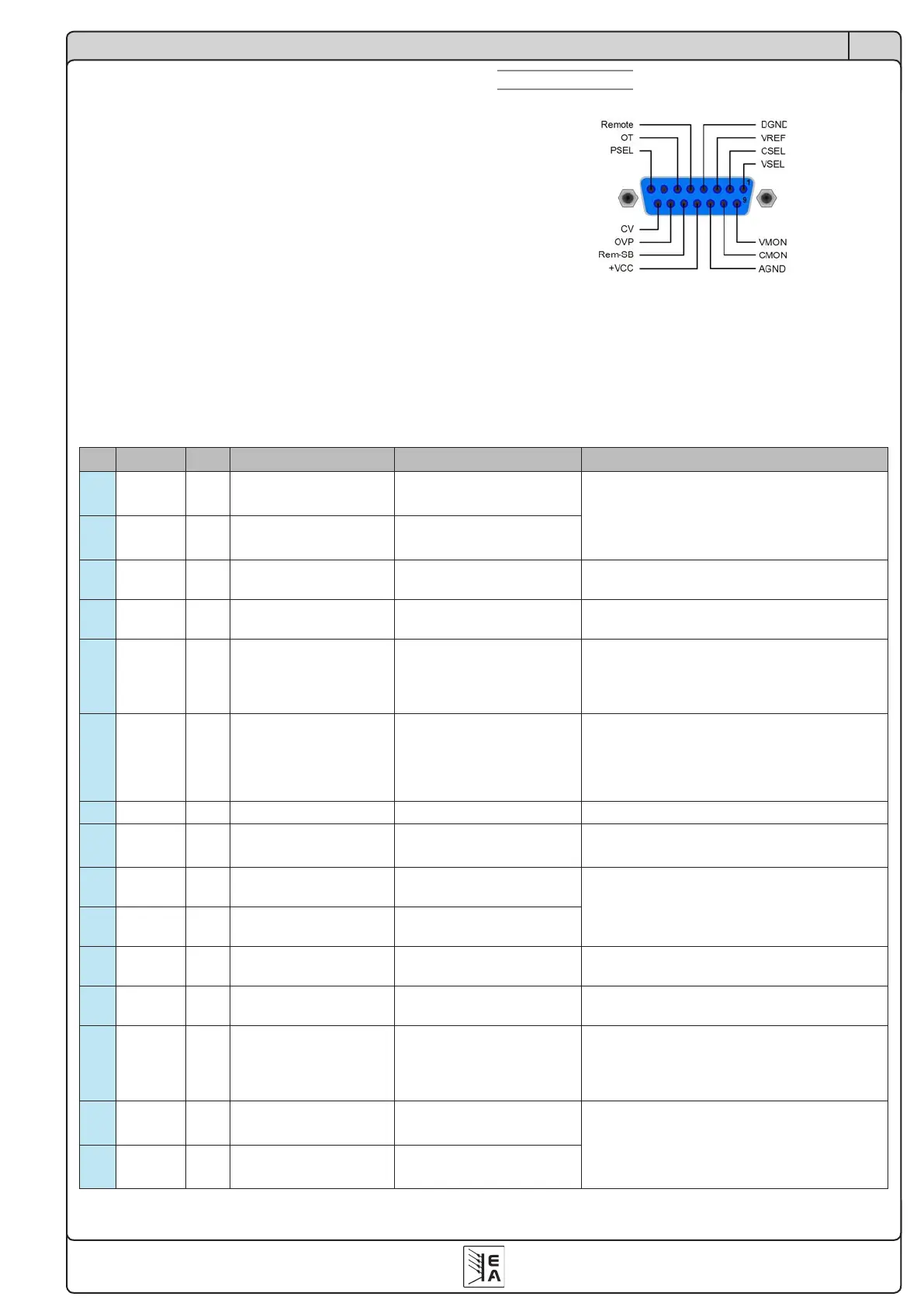

Übersicht Sub-D-Buchse
Achtung! Niemals Massen der analogen Schnittstelle
mit dem Minusausgang einer externen Steuereinheit
verbinden, wenn dieser mit dem Minusausgang des
Gerätes verbunden ist (Masseschleife). Es kann Last-
stromüberdieSteuerleitungenießenunddasGerät
sowie die Steuereinheit beschädigt werden!
