17
© 2009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Bedienung des Gerätes
11.2 Funktionen der Klemme System Bus
Die auf der Rückseite bendliche, 8polige Klemme System
Bus dient zum Anschluß von Fernfühlungsleitungen, sowie zum
Verbinden von Steuerleitungen zwischen gleichartigen Geräten
zwecks Reihen- oder Parallelschaltung. Pinbelegung:
1 : Fernfühlung positiv (Sense +)
2 : Fernfühlung negativ (Sense -)
3 : Master-Ausgang Strom
4 : Master-Ausgang Spannung
5 : Slave-Eingang Strom
6 : Slave-Eingang Spannung
7 : Share Bus
8 : Masse
Achtung! Die Funktionen der Pins 3-8, hier nachfolgend
beschrieben, sind nur bei Geräten ab 1000W Leistung
verfügbar.
Es lassen sich folgende Verschaltungen realisieren:
11.2.1 Reihenschaltung als Master-Slave
Hinweis: nicht verfügbar für das 160V- und 720V-Modell!
Hinweis: nur verfügbar bei Geräten ab 1kW Nennleistung!
Es können Geräte mit unterschiedlicher Ausgangsspannung und
möglichst gleichem Nennstrom in Reihe geschaltet werden. Bei
Geräten mit unterschiedlichem Nennstrom bestimmt das Gerät
mit dem kleinsten Nennstrom den max. Strom der Reihenschal-
tung. Ein Gerät ist dabei stets der Master des nächsten Gerätes
(Slave) und so weiter. Bei mehr als zwei Geräten sollte daher eins
als Master und alle anderen als Slaves betrachtet werden. Der
Master kann Strom und Spannung jeweils einzeln oder zusammen
vorgeben. Dafür sind die getrennten Signale an den Pins 3 und
4 der Klemme System Bus vorgesehen.
EineBeispielbeschaltungistimBild5zunden.
Hier werden Spannung und Strom gleichzeitig vom Master vor-
gegeben. Soll nur ein Sollwert von beiden vom Master bestimmt
werden, so sollte der andere Sollwert an den Slaves jeweils auf
100% gestellt werden. Um das Gesamtsystem fernzusteuern
reicht es dann aus, den Master über seine analoge oder digitale
Schnittstelle anzusprechen. Der Strom-Istwert gilt dann für alle
Geräte in der Reihenschaltung, der Spannungs-Istwert wird nicht
automatisch summiert und muß daher vom Anwender mit der
Anzahl der Geräte multipliziert werden.
Leistungsregelung bzw. -begrenzung der Reihenschaltung am
Masterkannauchstattnden,soferndiesereinModellmitLeis-
tungsregelung ist. Über die sich dadurch einstellenden Sollwerte
werden die Slaves dann auch nachfolgend leistungsbegrenzt.
Hierbei ist die Verschaltung von Strom- und Spannungssollwert-
pins an der Klemme System Bus zwingend erforderlich.

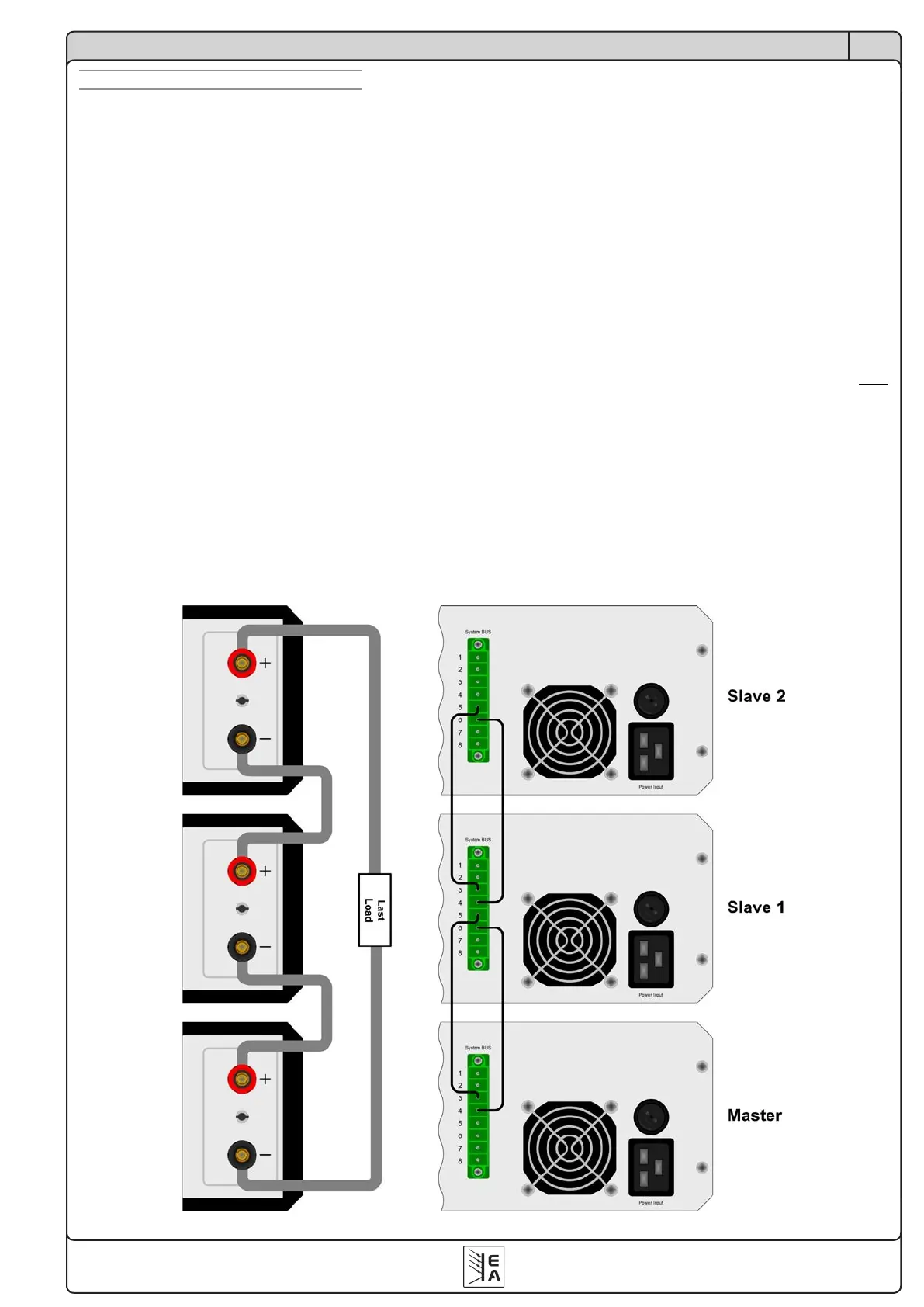

Bild 5. Reihenschaltung Master-Slave
