Bedienung des Gerätes
Achtung! Soll einer der Ausgangspole geerdet werden, so wird
aus Sicherheitsgründen empfohlen, den Pol mit dem niedrigsten
Potential zu erden, in dem Fall Minus (-) vom Master.
Achtung! Der Master muß immer das Gerät mit dem nied-
rigsten Potential sein!
11.2.2 Parallelschaltung im Share-Bus-Betrieb
Hinweis: diese Betriebsart eignet sich am besten für Spannungs-
regelbetrieb.
Hinweis: nur verfügbar bei Geräten ab 1kW Nennleistung!
Achtung! Es dürfen nur Geräte gleichen Typs zusammen
geschaltet werden.
Um den Ausgangsstrom zu erhöhen, können zwei oder mehrere
Geräte zusammengeschaltet werden. Auf ausreichendem Quer-
schnitt der Lastleitung ist zu achten. Vorzugsweise sollten bei der
Parallelschaltung symmetrische Leitungslängen und Querschnitte
angeschlossen werden.

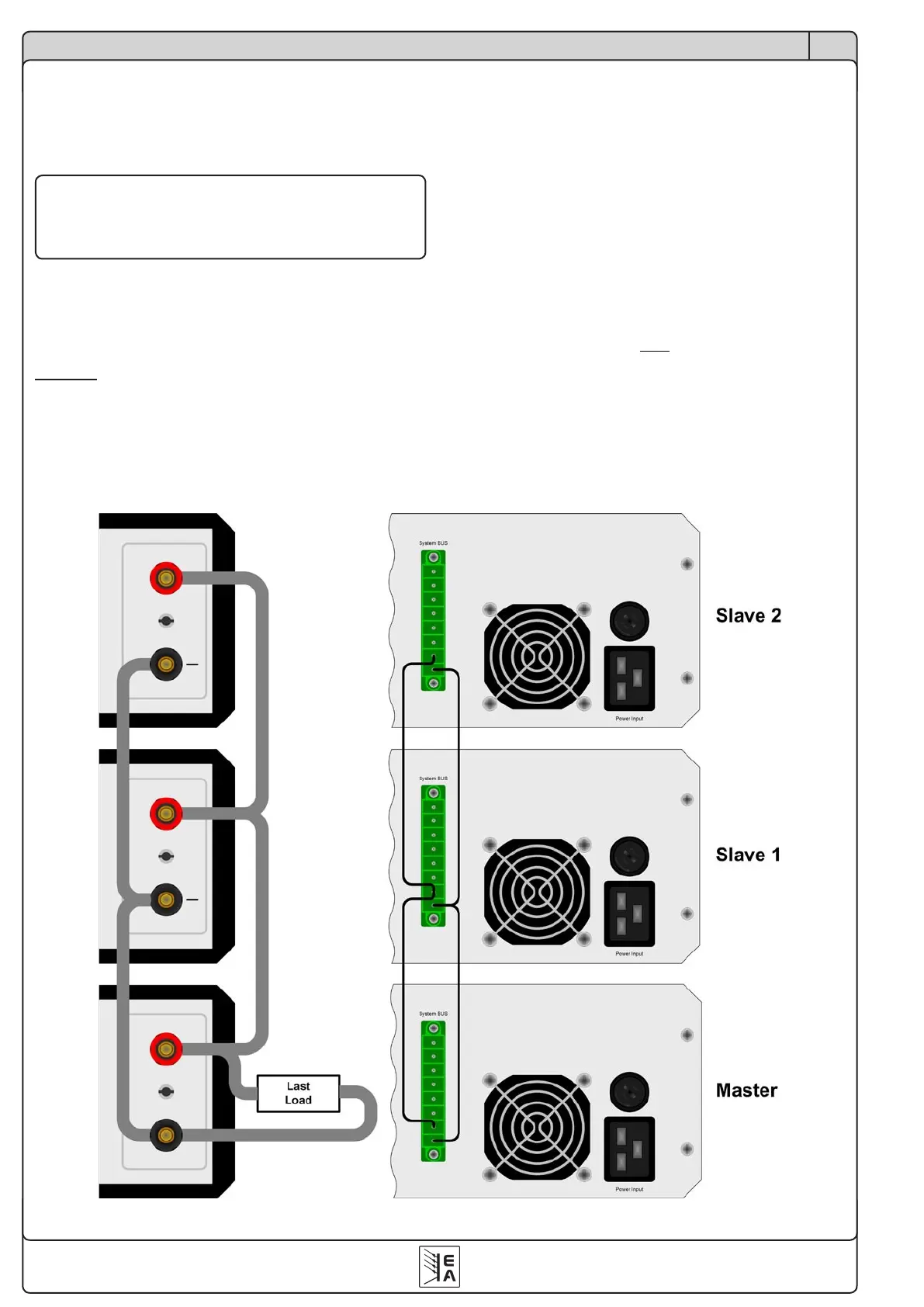

Bild 6. Parallel-Share-Bus-Betrieb
Folgende Anschlüsse müssen realisiert werden: Es werden je
alle + DC-Ausgänge und je alle – DC-Ausgänge miteinander
verbunden. Pin 7 (Share-Bus) und Pin 8 (Masse) der Klemme
System Bus werden an allen Geräten parallel verbunden. Wird
Fernfühlungsbetrieb an der Last gewünscht, so müssen je alle
+Sense und je alle –Sense verbunden und an der Last ange-
schlossen werden.
Es wird empfohlen, ein Gerät als Master festzulegen, welches
Gesamtstrom- und spannung bestimmt. Bei den Slaves sollten
dann die Sollwerte für Strom, Spannung und Leistung auf 100%
gestellt werden. Die Anzeige der Istwerte ist auf den einzelnen
Geräten zu sehen, es gibt keine Anzeige des Summenstromes.
Um das Gesamtsystem fernzusteuern reicht es aus, den Master
über seine analoge oder digitale Schnittstelle anzusprechen. Der
Spannungs-Istwert gilt dann für alle Geräte in der Parallelschal-
tung. Der Strom-Istwert wird nicht automatisch summiert und
muß daher vom Anwender mit der Anzahl der Geräte multipliziert
werden. Alternativ können natürlich auch alle Einzelgeräte analog
oder digital überwacht werden, um alle Istwerte zu erfassen.
Beispiel siehe unten.
!
Vorsicht! Bei Reihenschaltung darf eine max.
zulässige Gesamtspannung von 720V nicht
überschritten werden!
