19
© 2009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Bedienung des Gerätes
11.3 Networking
DieGrakenuntenzeigenBeispielefürdiedigitaleFernsteuerung
von mehreren Netzgeräten gleichzeitig in sternförmiger (USB,
RS232) oder busförmiger (CAN, GPIB) Vernetzung.
Es gelten jeweils die für die Schnittstellen und Bussysteme vor-
handenen Vorgaben und Beschränkungen.
Über USB können von einem PC aus bis zu 30 Geräte angesteu-
ert werden, entsprechende Hubs mit eigener Stromversorgung
vorausgesetzt. Die gilt prinzipiell auch für RS232. Unterschiede
bestehen hier nur in der maximalen Kabellänge und Handha-
bung.
Für CAN gilt, daß bis zu 30 unserer Geräte pro Adreßsegment
mit anderen Busteilnehmern verbunden und durch Device Node
und RID (siehe „Geräte-Setup) integriert werden können.
Bei GPIB besteht lediglich die Beschränkung auf max. 15 Geräte
am Bus.

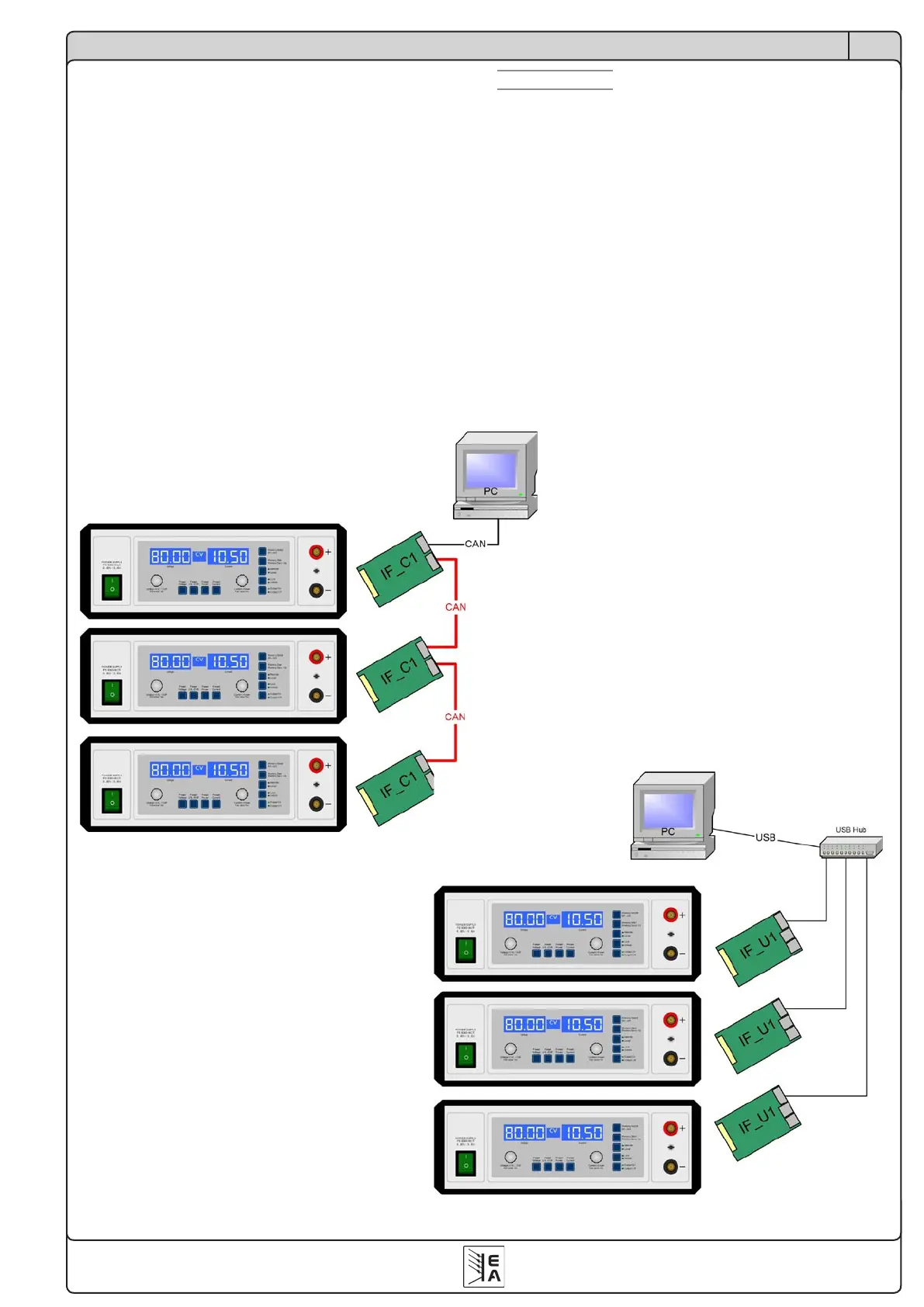

Bild 7. CAN-Vernetzungsbeispiel, gilt auch für GPIB
Bild 8. USB- oder RS232-Vernetzung
11.2.3 Parallelschaltung im Master-Slave-Betrieb
Hinweis: nicht verfügbar für das 160V- und 720V-Modell!
Hinweis: nur verfügbar bei Geräten ab 1kW Nennleistung!
Eine Parallelschaltung im Master-Slave-Betrieb zu fahren ist
generell möglich. Das System arbeitet dann aber langsamer
und unstabiler als vergleichsweise im Share-Bus-Betrieb. Im
Master-Slave-Betrieb ist die Ausregelung zwischen den Geräten
nicht rein analog.
Ist diese Betriebsart trotzdem erforderlich, so kann die Verschal-
tung der Klemme System Bus so wie in Bild 5 gezeigt erfolgen (ein
Gerät ist dann stets der Master des nächsten) oder es werden die
Masterausgänge der Klemme jeweils zu allen Slaveeingängen
aller Slaves parallel verbunden (hier nicht gezeigt).
