7
© 2009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE
Über das Gerät
3. Gerätebeschreibung
3.1 Ansichten

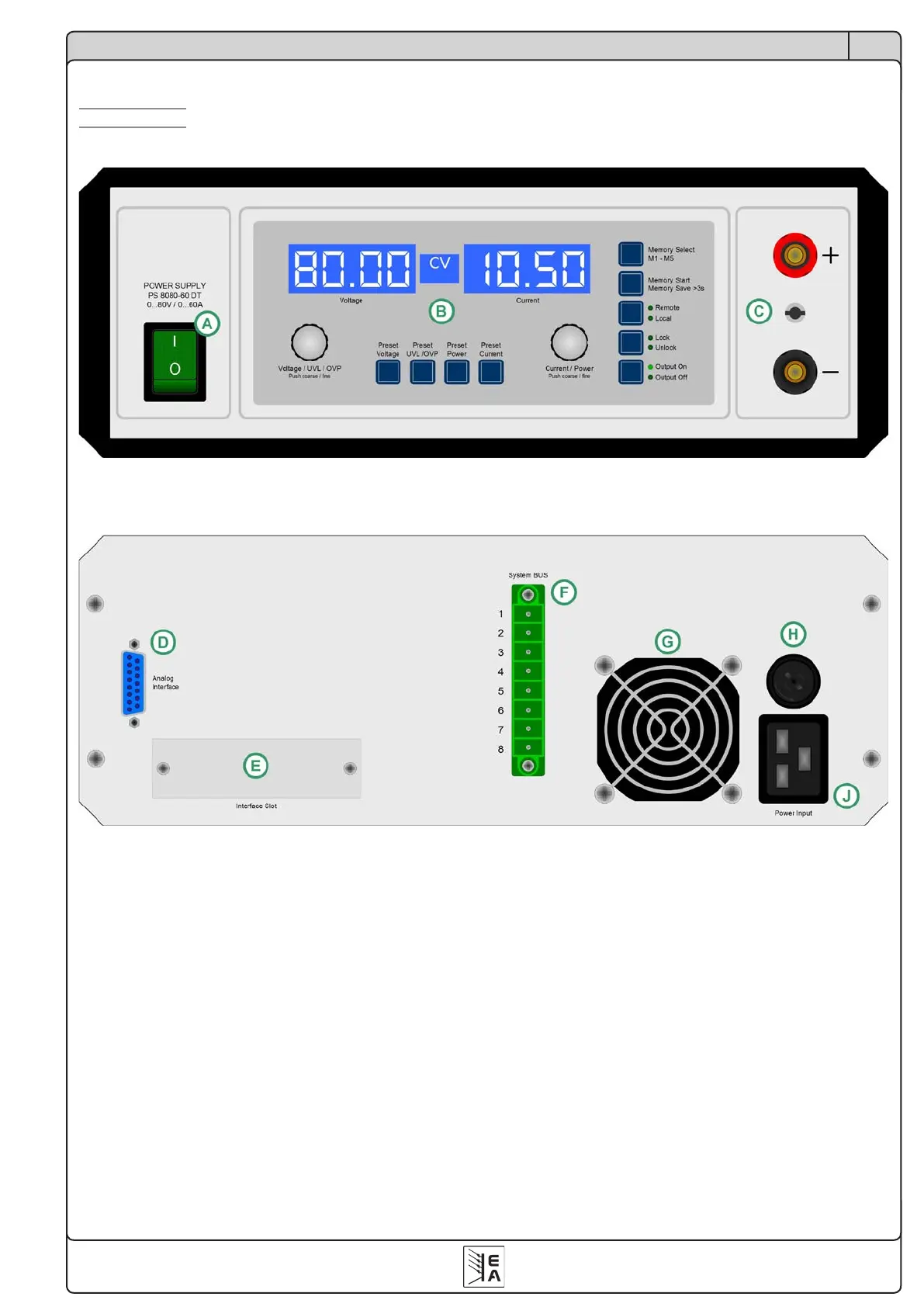

Bild 1. Vorderseite
Erläuterungen: Pinbelegung System Bus:
A - Netzschalter (Pins 3-8 nur verfügbar bei Geräten ab 1kW)
B - Bedienfeld 1 - Fernfühlung positiv (Sense +)
C - Leistungsausgang, Steck- oder Klemmverbindung 2 - Fernfühlung negativ (Sense -)
D - Analoge Schnittstelle, 15polig, weiblich 3 - Master-Ausgang Strom
E - Slot für digitale Erweiterungskarten 4 - Master-Ausgang Spannung
F - System Bus 5 - Slave-Eingang Strom
G - Lüfter 6 - Slave-Eingang Spannung
H - Netzsicherung (Wert siehe „Technische Daten“) 7 - Share Bus
J - Netzbuchse, 3polig, IEC 60320 8 - Masse
Bild 2. Rückseite
