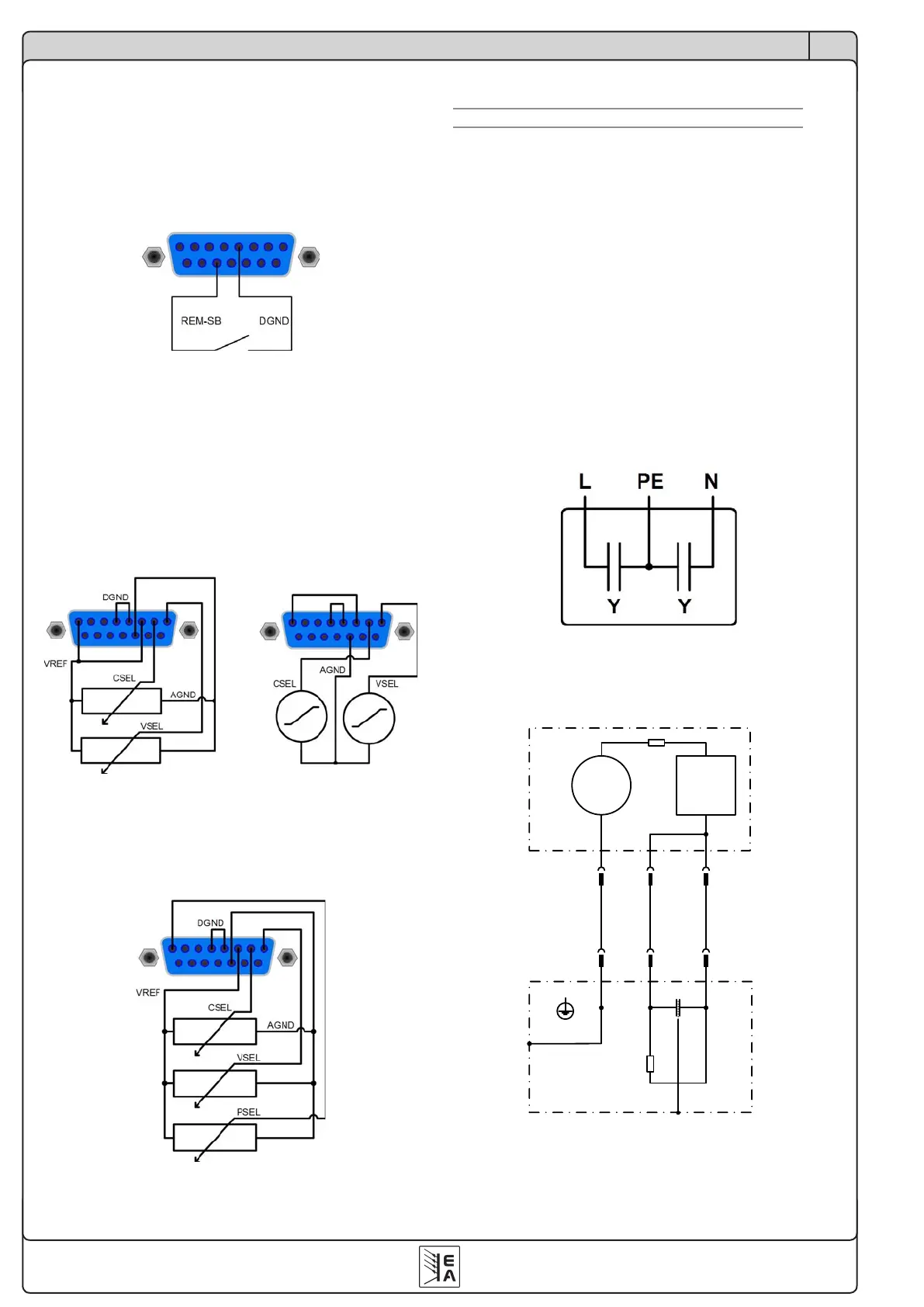

Ausgang aus (Not-Aus)
Der Pin „REM-SB“ ist immer wirksam, also selbst als steuernder
Pin nicht von REMOTE abhängig und kann daher ohne weitere
Maßnahmen zum Ausschalten des Ausganges genutzt werden,
auch für eine Not-Aus-Funktion.
Hierbei muß der Anwender nur sicherstellen, daß der Schaltzu-
stand des Pins gehalten wird.
Fernsteuerung von Strom und Spannung
Über je ein Poti werden die Sollwerte VSEL und CSEL von der
Referenzspannung VREF erzeugt. Das Netzgerät kann somit
wahlweise in Strombegrenzung oder Spannungsbegrenzung
arbeiten. Gemäß der Vorgabe von max. 3mA für den Ausgang
VREF müssen hier also Potentiometer von mindestens 10kOhm
benutzt werden.
Der Leistungssollwert wird hier, für Geräte mit Leistungsregelung,
fest auf VREF gelegt und somit mit 100% vorgegeben.
oder
Fernsteuerung mit Leistung
Wie bei der Fernsteuerung von Strom und Spannung, zus. mit
regelbarer Leistung.
Bedienung des Gerätes
11. Sonstiges
11.1 Ersatzableitstrommessung nach DIN VDE 0701
Die nach DIN VDE 0701-1 durchgeführte Ersatzableitstrom-
messung führt unter Umständen zu Ergebnissen, die außerhalb
der Norm liegen. Grund: die Messung wird in erster Linie an
sogenannten Netzltern am Wechselspannungseingang der
Geräte durchgeführt. Diese Filter sind symmetrisch aufgebaut,
das heißt, es ist unter Anderem jeweils ein Y-Kondensator von N
und L1/2/3 nach PE geführt. Da bei der Messung N und L1/2/3
verbundenwerdenunddernachPEabießendeStromgemes-
sen wird, liegen somit zwei Kondensatoren parallel, was den
gemessenen Ableitstrom verdoppelt.
Dies ist nach geltender Norm zulässig, bedeutet für die Messung
aber, daß der ermittelte Wert halbiert werden muß, um dann
festzustellen, ob er der Norm entspricht.
Zitat aus der Norm, Abschnitt 5.7.4:
„…Bei Geräten mit zweipoliger Abschaltung und symmetrischer
kapazitiver Schaltung darf der Meßwert bei diesem Verfahren
halbiert werden...“
GrascheVerdeutlichungdersymmetrischenSchaltung:
Beispieldarstellung aus der Norm, Bild C.4a, ortsveränderliche
Geräte der Schutzklasse I:
1
mA
G
~
2k
PE L1 N
2
