Ergon TP1 - Kurzanleitung

2120
Kurzanleitung
1. Lesen Sie dieses Handbuch sorgfältig durch.
2. Montieren Sie die Pedalplatten unter beide Schuhe, so dass sich die
Platten noch leicht bewegen lassen.
3. Setzen Sie zuerst einen Schuh auf die Oberseite das aufgeklappten
TP1 und stecken Sie dabei die Pedalplatte in die Aufnahme.
4. Bewegen Sie den Schuh auf die richtige Position. Nutzen Sie das Wissen
in diesem Handbuch zur optimalen Positionsfindung. Auch ein zuvor
benutzter Schuh kann als Referenz dienen.
5. Fangen Sie bei der Einstellung mit der Längsorientierung an,
stellen Sie anschließend den Q-Faktor ein und zuletzt den Fußwinkel.
Achten Sie dabei auf die Länge der Pedalachse, die bei unterschiedlichen
Fabrikaten abweichen kann.

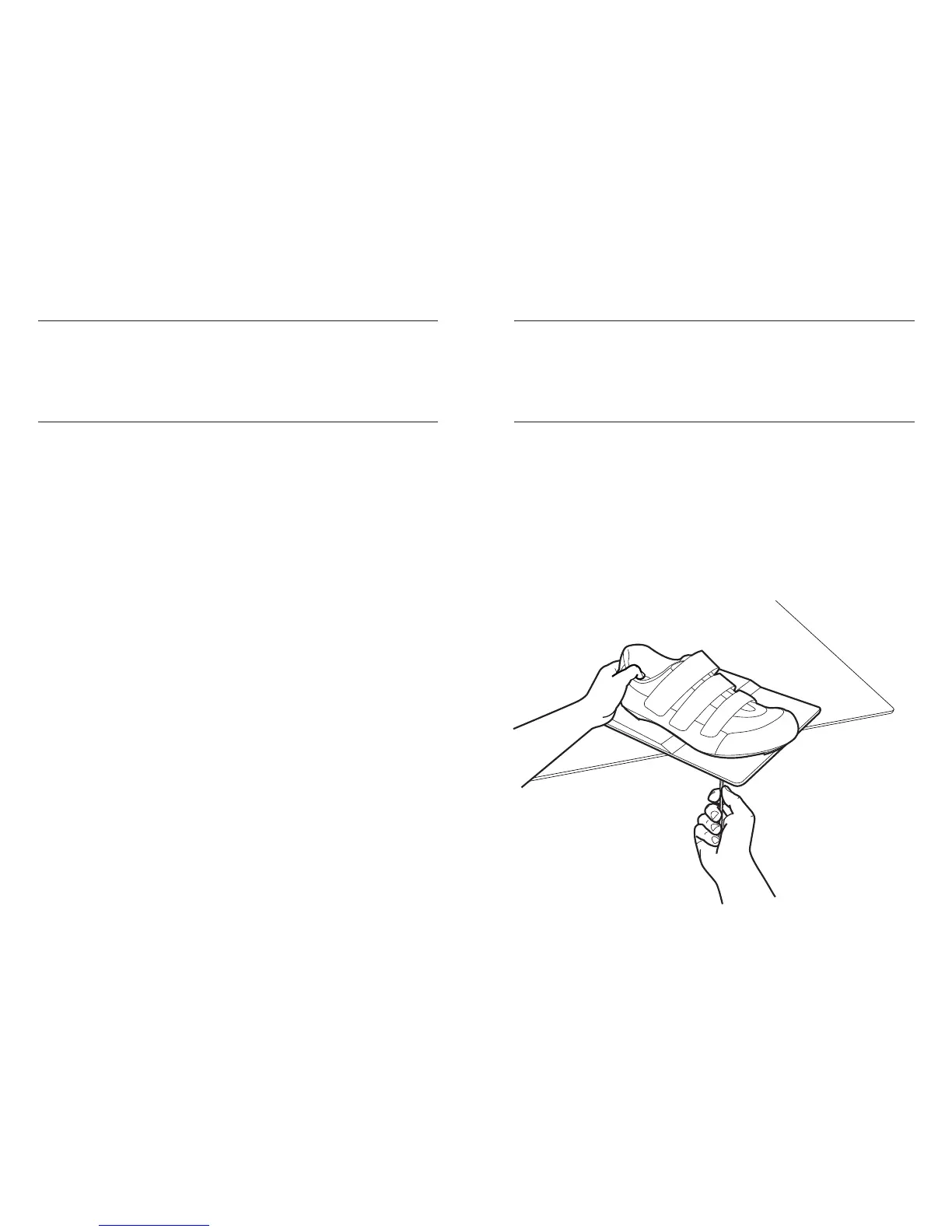

6. Ziehen Sie die Schrauben fest, ohne dass sich der Schuh aus der
gewählten Position bewegt. Halten Sie den Schuh an der
Ferse gut fest, so dass sich die Position nicht verändert. Schieben Sie
hierzu das TP1 halb über die Tischkante und fixieren Sie die
Schrauben von unten.
7. Nehmen Sie den Schuh vom TP1 ab und ziehen Sie die Schrauben
mit dem richtigen Drehmoment fest.
8. Setzen Sie beide Schuhe auf das TP1 und richten diese
symmetrisch aus. Orientieren Sie sich an den Skalen.
9. Ziehen Sie nun am zweiten Schuh die Schrauben
wie oben beschrieben fest.
10. Machen Sie eine Probefahrt. Bei Bedarf können Sie kleine Veränderungen
zur Feineinstellung vornehmen. Wiederholen Sie dabei den Vorgang.
Fangen Sie mit einem Schuh an, der andere dient dann als Referenz.
ERGON BIKE ERGONOMICS
