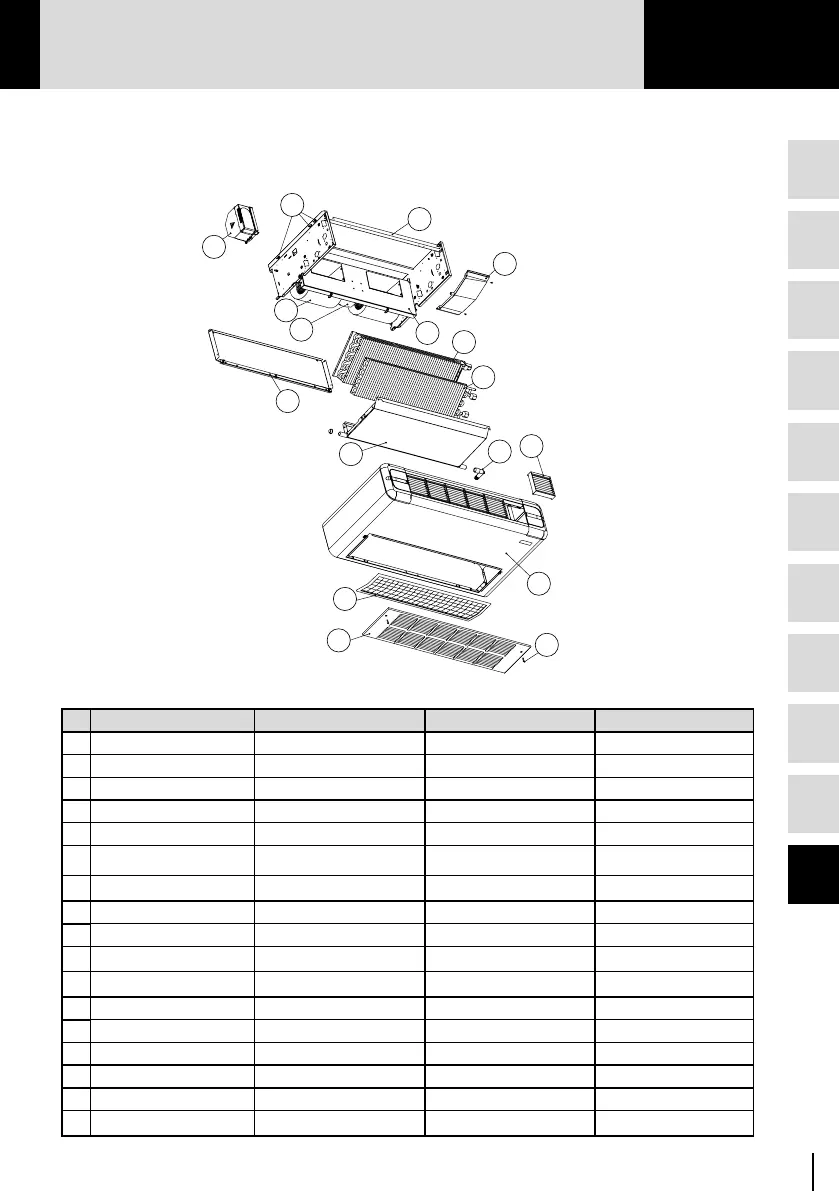

ALLEGATO/ENCLOSURE/ANLAGE/ANNEXE 1/C – ESTSH/AF
Modelli a soffitto-Ceiling mounted models-Modelle an der Decke-Modèle au plafond
LEGENDA LEGEND LEGENDE LÉGENDE
1.
Struttura Chassis Struktur Structure
2.
Gruppo ventilante
Fan deck Gebläse Groupe de ventilation
3.
Motore elettrico con inverter Electric motor with inverter Elektromotor mit Inverter Moteur électrique avec inverter
4.
Ventola e coclea
Centrifugal fan Lüfter und Spiralgehäuse Ventilateur à vis
5.
Scatola elettrica Electric box Elekrtoschalkasten Boîtier életrique
6.
Scambiatore standard (2, 3 o 4 ranghi) Standard heat exchanger (2, 3 or 4 rows)
Standard Austauscher (2, 3 oder 4
Reihen)
Echangeur standard (2, 3 or 4 rows)
7.
Scambiatore aggiuntivo Additional heat exchanger Zusätzliches Heizregister Echangeur ajouté
8.
Bacinella per la condensa Tray for condensed water Kondensatwanne Bac de condensat
9.
Vaschetta ausiliaria (orizzontale) Auxiliary drain pan (horizontal) Zusätzliche Kondensatwanne Bac auxiliaire (horizontal)
10.
Raccordo per lo scarico condensa
Connector for discharge of
condensed water
Anschluß für den
Kondenswasserabfluß
Raccord pour la vidange de
condensat
11.
Griglia mobile Movable grill Bewegliches Gitter Grille orientable
12.
Copertura Housing Abdeckung Carrosserie
13.
Filtro Filter Filter Filtre
14.
Pannello di aspirazione asportabile Removable intake grille Abnehmbares Ansaugepaneel Panneau d’aspiration amovible
15.
Agganci rapidi Quick-release latches Schnellverschluß Chevilles
16.
Chiusura posteriore della struttura Back panel on chassis Hinterer Verschluß der Struktur
Fermeture postérieure de la
structure
17.
Asole fissaggio a muro Slots for wall installation Bohrungen für Wandbefestigung Fente de fixage murale
