512 514 516 520 522 524 528
A 773 898 1023 1273 1273 1523 1773
B 499 624 749 999 999 1249 1499
C 224 224 224 254 254 254 254
D 174 174 174 174 174 174 174
E 100 100 100 100 100 100 100
F 40 40 40 40 40 40 40
G 280 280 280 356 356 356 356
H 101 101 101 101 101 101 101
I 85 85 85 85 85 85 85
J 538 538 538 614 614 614 614
ESTSV Per installazione
a parete
512 514 516 520 522 524 528
A 773 898 1023 1273 1273 1523 1773
B 499 624 749 999 999 1249 1499
C 233 233 233 263 263 263 263
D 174 174 174 174 174 174 174
E 100 100 100 100 100 100 100
F 40 40 40 40 40 40 40
G 280 280 280 356 356 356 356
H 101 101 101 101 101 101 101
J 538 538 538 614 614 614 614
512 514 516 520 522 524 528
A 680 805 930 1180 1180 1430 1680
B 499 624 749 999 999 1249 1499
C 215 215 215 245 245 245 245
D 109 109 109 109 109 109 109
E 72 72 72 72 72 72 72
F 40 40 40 40 40 40 40
G 280 280 280 356 356 356 356
H 101 101 101 101 101 101 101
J 505 505 505 581 581 581 581
K 110 110 110 125 125 125 125
L 55 55 55 60 60 60 60
M 474 599 724 974 974 1224 1474
+
ALLEGATO/ENCLOSURE/ANLAGE/ANNEXE 2

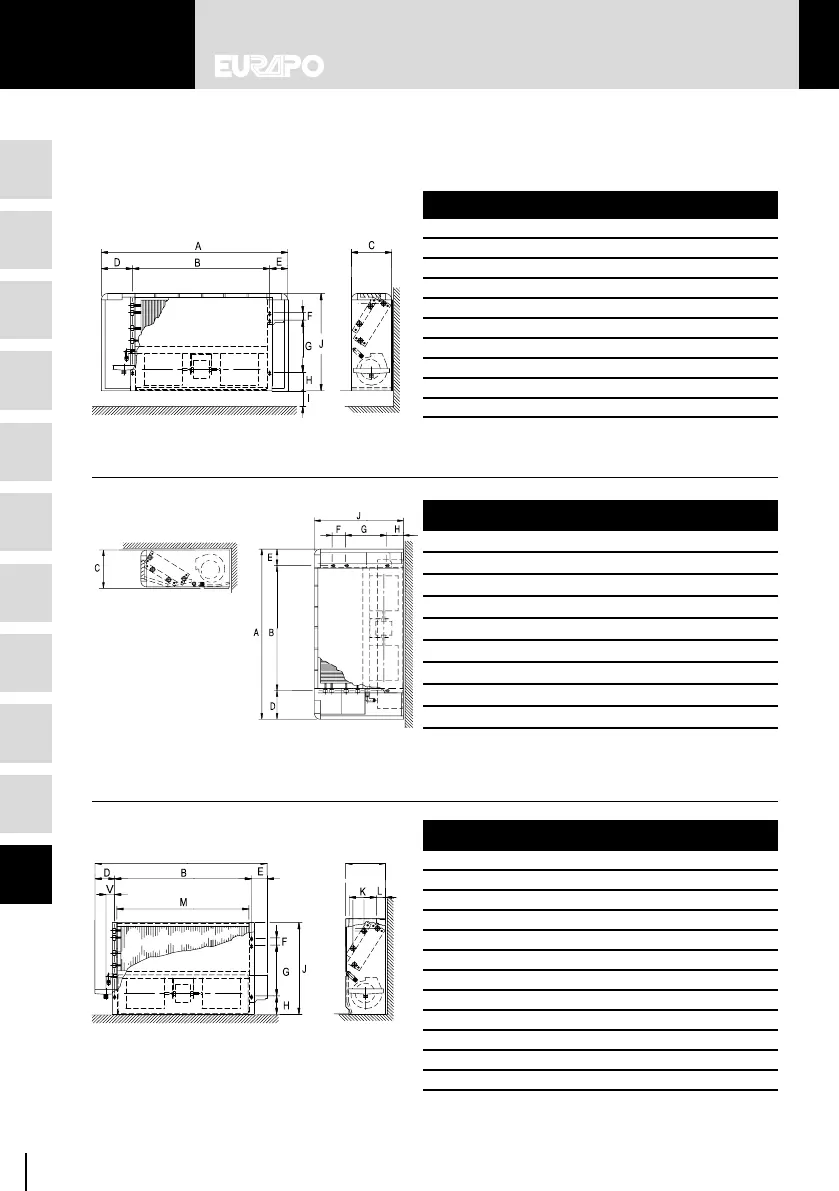

DIMENSIONI/DIMENSIONS/ABMESSUNGEN/DIMENSIONS
ESTSV For wall
mounting
ESTSV Für Wandinstallation
ESTSV Pour installation
au mur
ESTSH/AF Possono
essere addossati al muro
ESTSH/AF Can be
placed against the wall
ESTSH/AF Können an
die Wand gestellt werden
ESTSH/AF Peut être
adossé au mur
ESTCV/AF Possono essere
appoggiati al pavimento
ESTCV/AF Can be placed
on the floor
ESTCV/AF Können auf den
Boden gestellt werden
ESTCV/AF Peut être posé au
sol ou adossé au mur
