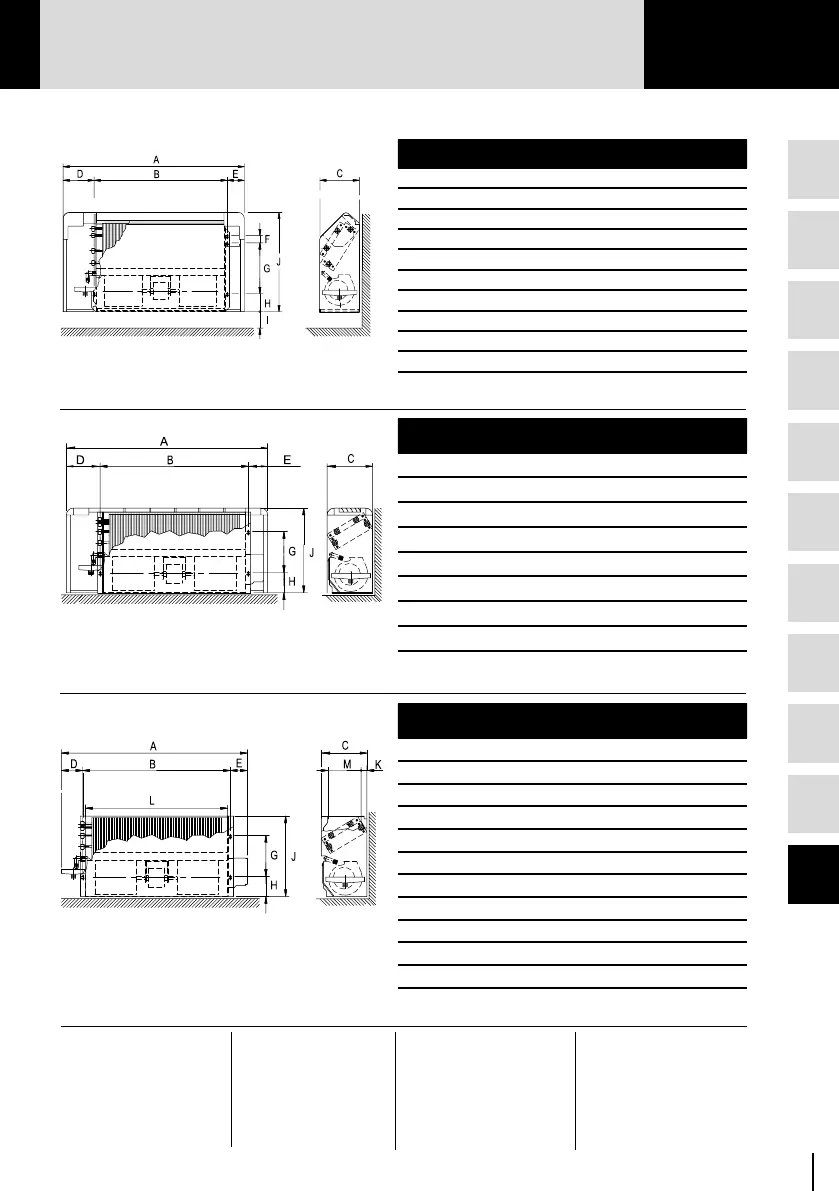

512 514 516
A 773 898 1023
B 499 624 749
C 226 226 226
D 174 174 174
E 100 100 100
F 40 40 40
G 280 280 280
H 101 101 101
I 85 85 85
J 560 560 560
ESTPV Per installazione a parete
512 514 516
A 773 898 1023
B 499 624 749
C 254 254 254
D 174 174 174
E 100 100 100
G 170 170 170
H 101 101 101
J 430 430 430
512 514 516
A 680 805 930
B 499 624 749
C 230 230 230
D 108 108 108
E 73 73 73
G 170 170 170
H 101 101 101
J 395 395 395
K 61 61 61
L 474 599 724
M 127 127 127
IT
EN
DE
FR
ESTPV For wall mounting
ESTPV Für Wandmontage ESTPV Pour installation au mur
ESTSVR Possono essere
appoggiati al pavimento
ESTSVR Can be
placed on the floor
ESTSVR Können an
Boden gestellt werden.
ESTSVR Pour installa-
tion au sol
ESTCVR Possono essere
appoggiati al pavimento
NOTA: Gli attacchi degli scambiatori sono
tutti 1/2” G femmina. Le dimensioni si
riferiscono alle versioni 3 ranghi 4 tubi
(Prisma: 2 ranghi 4 tubi). In caso di 4 ran-
ghi, solo per le versioni incasso, il rango
caldo è flangiato sulla mandata dell’aria.
Lo spessore della batteria aggiunta è di
60 mm.
ESTCVR Can be
placed on the floor
ESTCVR Können an Boden
gestellt werden.
ESTCVR Peut être posé au
sol ou adossé au mur
NOTE: All heat exchanger connections
are 1/2” female thread. The sizes listed
above refer to 3-row models, 4-pipe
systems (PRISMA: 2-row, 4 pipe sys-
tems). On 4-row models (concealed
units only), the hot water coil is flanged
on the air delivery side. The thickness of
the additional coil is 60 mm.
ANMERKUNG: Die Anschlüsse der Aus-
tauscher sind alle vom Typ 1/2” GF. Die
Abmessungen beziehen sich auf Ausfüh-
rungen mit 3RR, 4-Leiter (Prisma: 2 RR,
4-Leiter). Bei 4 RR - nur bei Einbauausfüh-
rungen - der züsatzliche 1RR Wärmetau-
scher am Luftabfluß versehen. Die Stärke
der zusätzlichen Einheit beträgt 60 mm.
REMARQUE: Les raccords des échan-
geurs sont tous 1/2” GF. Les dimensions
se réfèrent aux versions 3 rangs 4 tubes
(Prisma: 2 rangs 4 tubes). En cas de 4
rangs, uniquement pour les versions à
encastrer, le rang chaud est installé sur le
refoulement d’air. L’épaisseur de la batte-
rie ajoutée est de 60 mm.
