I
nstalación
E
MPALME DEL CABLE
E
mpalme el cable a los cables conductores del motor. Use solamente cable de cobre para las conexiones al motor de la bomba y la caja de control.

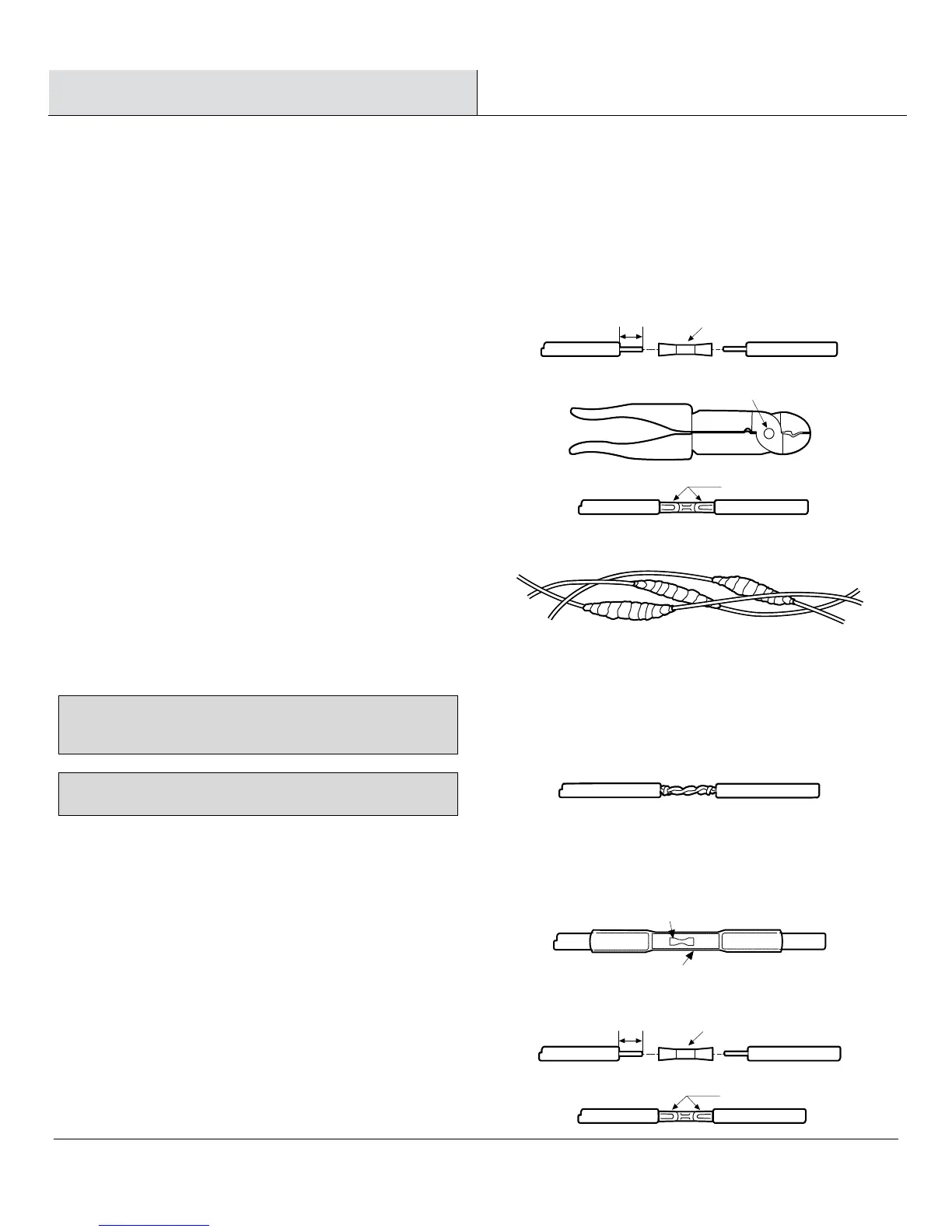

EMPALME CON CINTA (calibres de cable No. 8 (8.4 mm
2
)
y mayores):
1. Corte los cables del motor. Escalone la longitud del cable y el alambre para que el segundo cable sea 2 pulg. (50 mm) más largo
que el primer cable y el tercer cable que sea 2 pulg. (50 mm) más largo que el segundo.
2. Combine los colores y longitudes de los cables con los colores y longitudes de los cables del motor.
3. Recorte de nuevo el aislamiento 1/2 pulg. (13 mm) de los extremos del cable y los extremos del conductor del motor.
4. Inserte los extremos del conductor del motor y los extremos
del cable en un conector de tope. Combine los colores de
cables entre los cables de alimentación y los conductores
del motor.
5. Usando tenazas de crimpar, marque las orejetas del
conector de tope.
6. C
orte la masilla del aislante eléctrico “Scotchfil” en tres partes iguales y dele forma apretada alrededor de los conectores de tope.
Asegúrese de que el Scotchfil se traslape en la parte aislada del cable.
7. Usando cinta Schoth #33, envuelva apretadamente cada
junta. Cubre el cable unas 1-1⁄2 pulg. (38 mm) en cada lado
de la junta. Haga cuatro vueltas con la cinta. Cuando haya
terminado debe tener cuatro capas de cinta envueltas
apretadamente alrededor del cable. Presione los bordes
de la cinta con firmeza contra el cable.
AV
ISO: Ya que la cinta enrollada apretadamente es el único medio
de mantener el agua fuera del empalme, la eficiencia del empalme
de
penderá del cuidado que se tenga al colocar la cinta.
AV
ISO: Para calibres de cable más grandes que #8, (7 mm
2
)
use use
u
na junta soldada en lugar de la masilla Scotchfil.
E
MPALME TERMOCONTRAÍBLE (para calibres de cable #14, 12, y 10 AWG, o 2, 3, y 5.5 mm
2
)
1. R
etire el aislamiento de 3/8 pulg. (9.5 mm) de los extremos de los conductores del motor y de los cables de alimentación.
2. Ponga tubería plástica termoencogible sobre los conductores
del motor entre la fuente de alimentación y el motor.
3. C
ombine los colores y longitudes de los cables entre la fuente de alimentación y el motor.
4. Inserte el cable de alimentación y los extremos del conductor
en el conector de tope y crimpe. Combine los colores de
cables entre la fuente de alimentación y el motor. Hale los
conductores para revisar las conexiones.
C
onector de tope
1/2 pulg.
(12.7mm)
Sa
ngría aquí
Muesca
E
specia completado
M
étodo de giro
y soldadura alternativo
C
onector
Tubería del encogimiento del calor
Sa
ngría aquí
C
onector de tope
1/2 pulg.
(12.7mm)
8
