EZA ECB Series - Schémas Dencombrement

55
Temps de commutation
Mode de commutation
ATS
STS
Au hasard / à la demande
Convertisseur-Consommateur CA :
8-10 ms
Convertisseur CA-convertisseur : 16-50
ms
Si synchronisation : < 4 ms
Sans synchronisation :
Convertisseur -Consommateur CA : < 4 ms
Convertisseur CA-Convertisseur : 16-50 ms
Normal
Convertisseur -Consommateur CA :
8-10 ms
Consommateur CA-convertisseur :
16-25 ms
< 4 ms
Concordant
Convertisseur -Consommateur CA :
8-10 ms
Consommateur CA-convertisseur :
16-50 ms
Convertisseur -Consommateur CA : < 4 ms
Consommateur CA- Convertisseur: 16-50
ms
On-line
Convertisseur -Consommateur CA :
8-10 ms
Consommateur CA-convertisseur:
16-25 ms
< 4 ms
Tableau 1. Série ECB - Temps de commutation

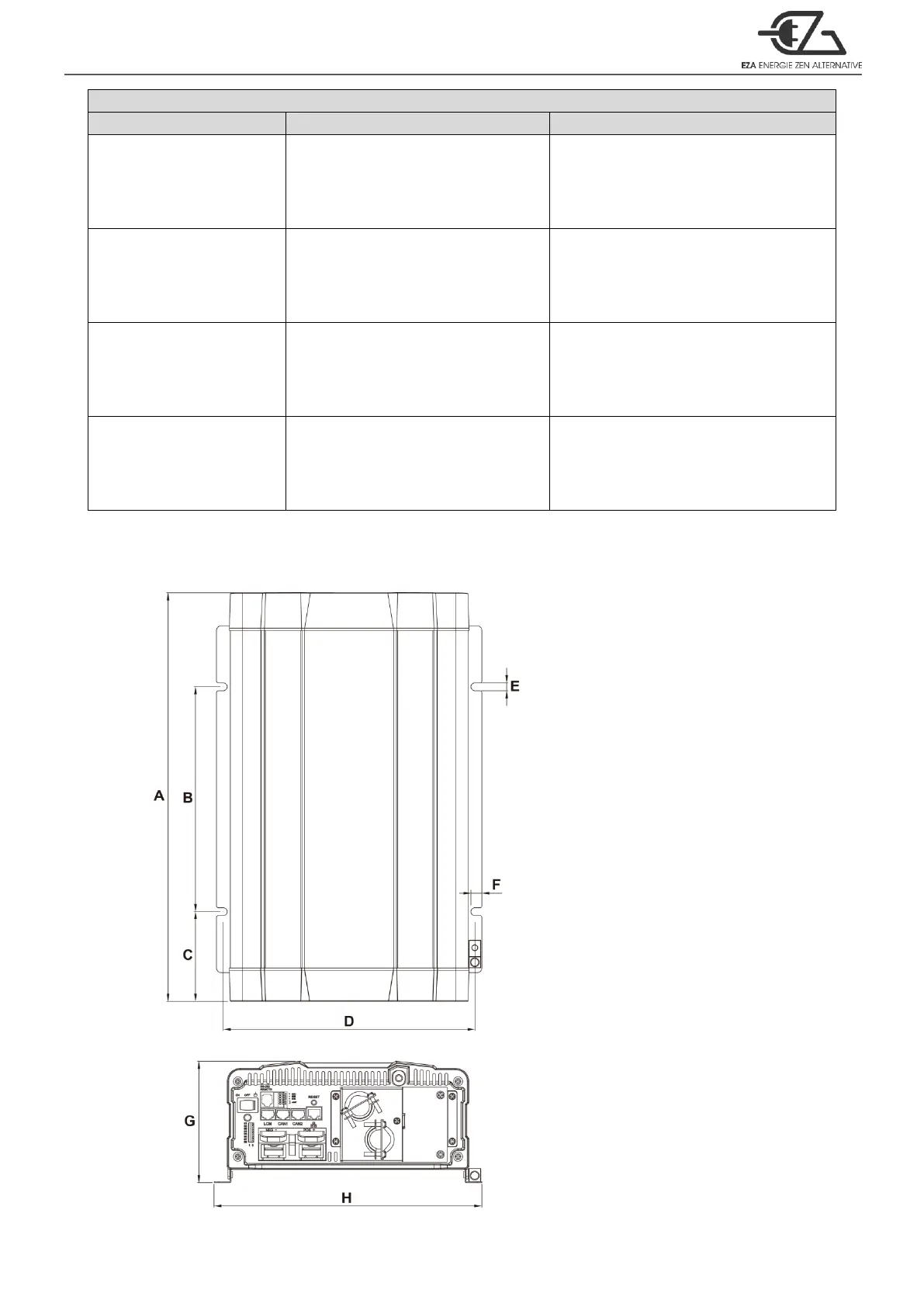

2-4. Schémas d’encombrement
Schéma 3. Série ECB – Schémas d’encombrement
