EZA ECB Series - Connexion Fixe (Câblage)

67

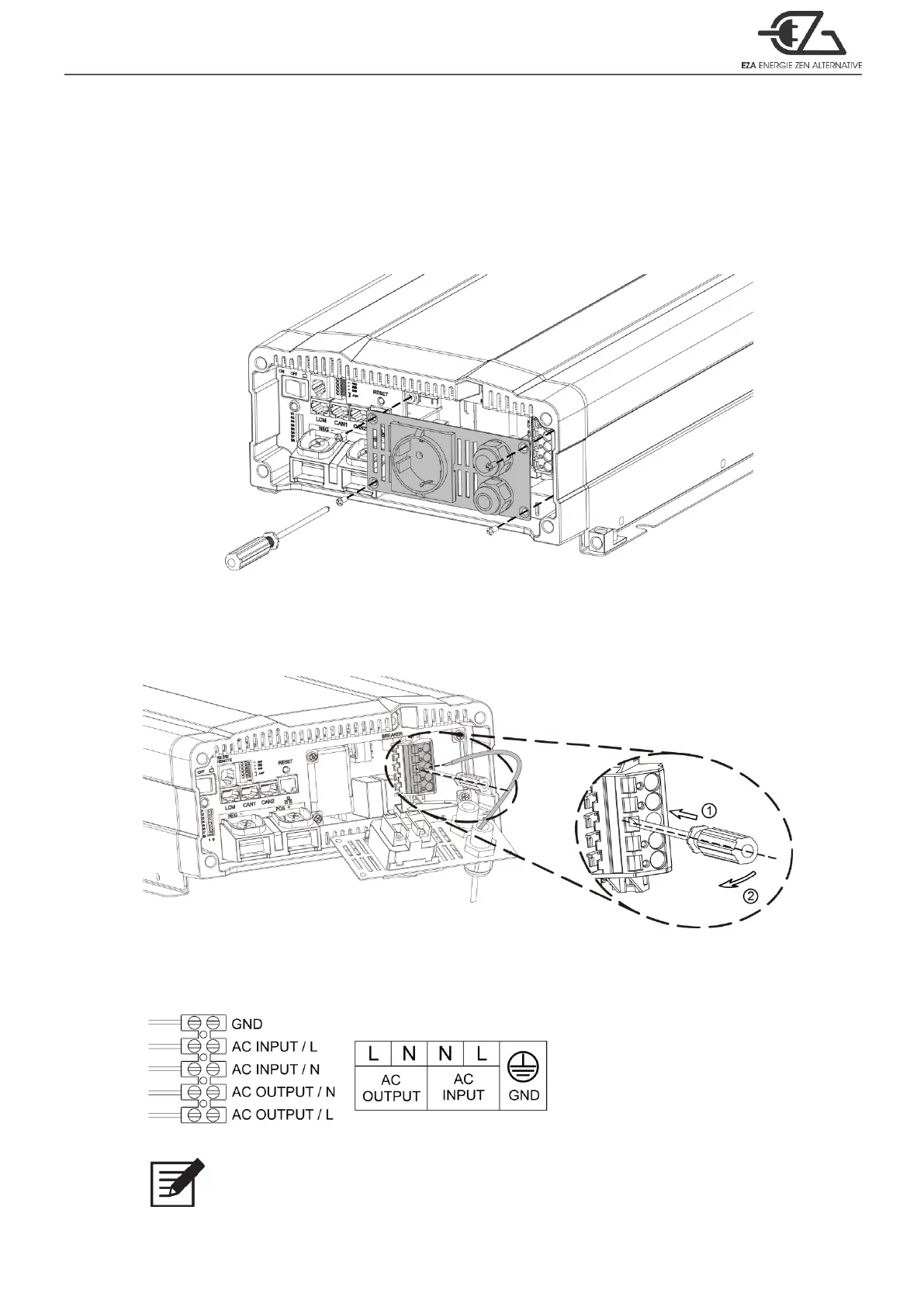

4-2. Connexion fixe (câblage)
4-2-1. Sur les convertisseurs de la série ECB, il est possible de réaliser une
connexion fixe. Cela rend plus aisé le câblage du panneau déporté.
【Modèle standard】
1. Déposer les 4 vis sur la sortie CA.
Schéma 17. Étape 1 – Modèle standard
2. Passer le câble dans le presse-étoupe et suivre les instructions de câblage des
schémas ci-dessous.
Schéma 18. Étape 2 – Modèle standard
Systèmes 100 V CA~120 V CA / 200 V CA~240 V CA
Schéma 19. Modèle standard – Câblage CA
Note
Il n’y a pas de différences de câblage entre le 110 V et le 220 V.
