Schéma 25. Exemple – Trois convertisseurs ECB montés en parallèle
Note
Il n’est pas nécessaire de monter une résistance de terminaison lorsque
CAN1 et CAN2 sont câblés.
Note
Afin d’augmenter la puissance, il est possible de monter au maximum
15 convertisseurs de la série ECB en parallèle : N+1 (N≦14).
3. Paramétrer la tension et la fréquence via les interrupteurs DIP sur chaque
convertisseur (voir paragraphe 3-3).
4. S’assurer que les câbles RJ-45 sont correctement raccordés.
5. Les convertisseurs de la série ECB sont conçus pour une architecture
maître-esclave. Il suffit à l’utilisateur de paramétrer le maître et les
convertisseurs esclaves reprendront automatiquement ses paramètres.
5-2. Applications Industrielles

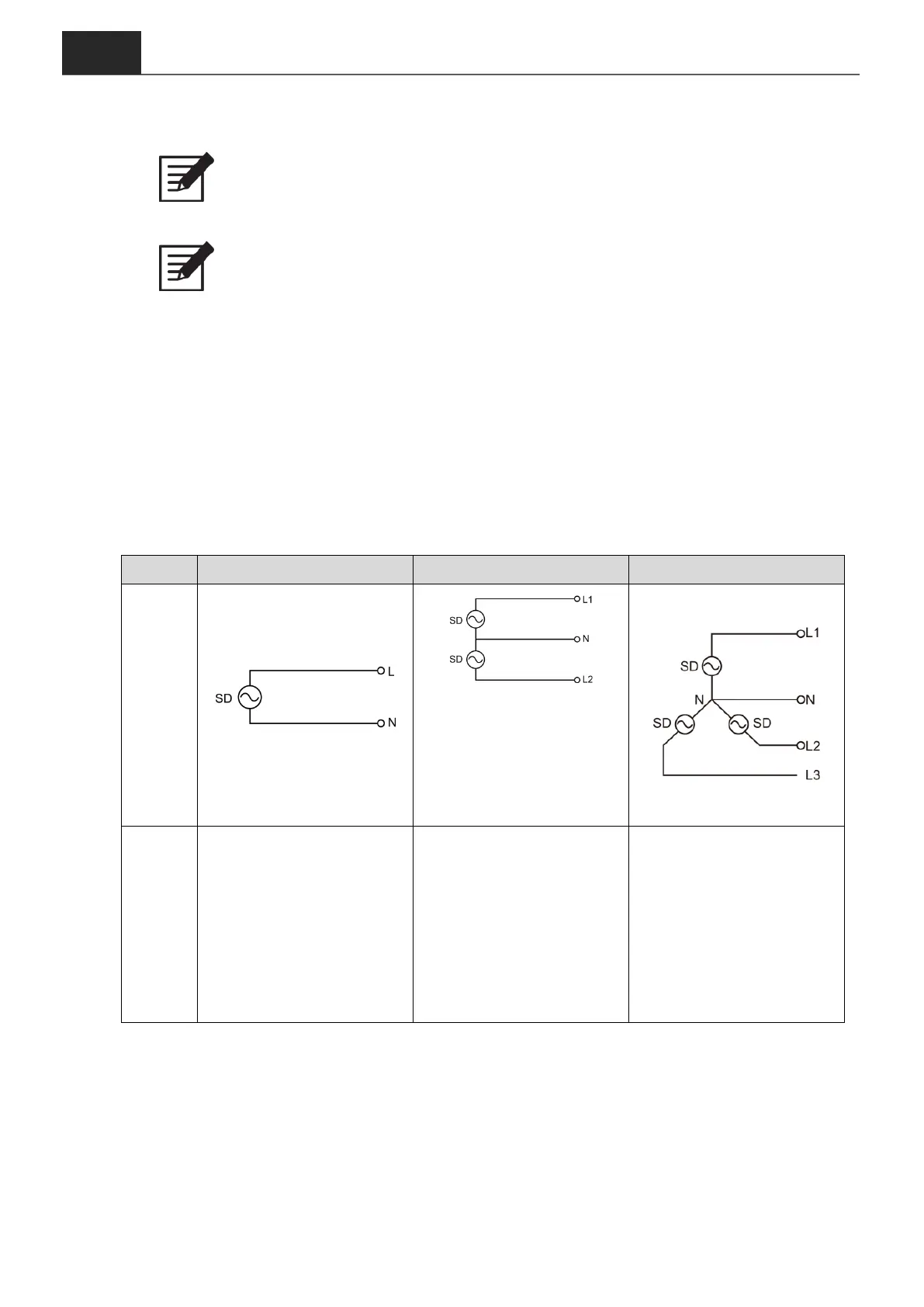

Type
1 phase 2 fils
1 phase 3 fils
3 phases 4 fils
Schéma
La sortie CA des
convertisseurs de la série
ECB peut être câblée avec un
câble 1 phase 3 fils.
Cela permet de doubler la
tension.
Exemple
Exemple：ECB25-124
Tension de sortie paramétrée :
100 V / 50 Hz
Tension de ligne L-N :
100 V / 50 Hz
Exemple：ECB25-124
Tension de sortie paramétrée :
100 V / 50 Hz
Tension de ligne L1-N :
100 V / 50 Hz
Exemple：ECB25-124
Tension de sortie paramétrée :
100 V / 50 Hz
Tension de phase L1-N, L2-N,
L3-N :
100 V / 50 Hz
Tension de ligne L1-L2, L1-L3,
L2-L3 :
~ 173 V / 50 Hz
