3-13. Port LCM
Connecteur du panneau déporté avec afficheur LCD.

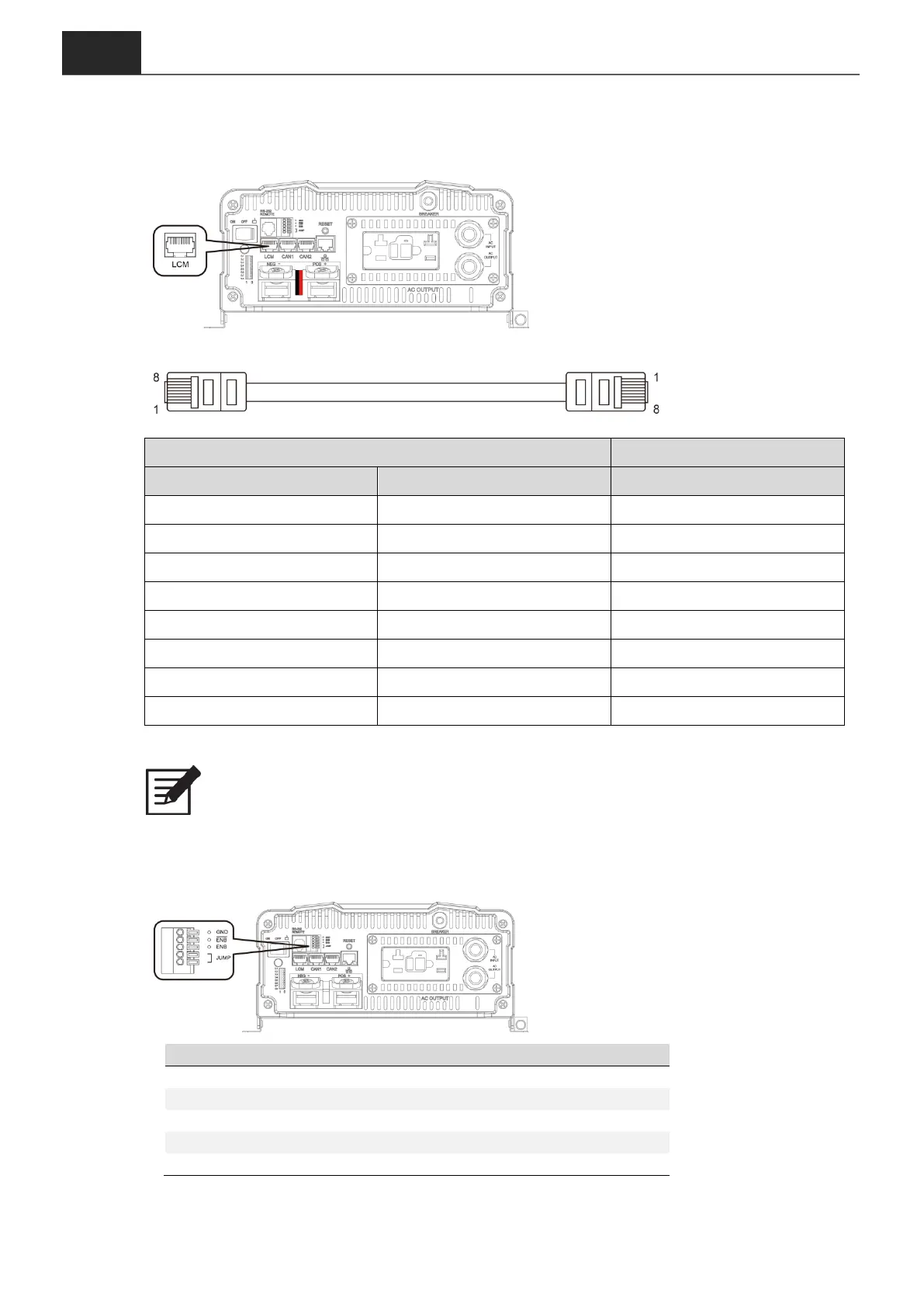

Schéma 9. Port LCM
Schéma 10. Câble LCM
Panneau déporté
Convertisseur ECB
Broche
Signal
Broche
1
CANH
1
2
CANL
2
3
PON
3
4
VCC-
4
5
VCC+
5
6
DIS
6
7
5VS-
7
8
5VS+
8
Tableau 11. Connecteur panneau déporté – Broches et description du signal
Note
Les câbles doivent être le plus court possible (longueur inférieure à
10 mètres) pour que le signal soit correct.
3-14. Bornier vert (Mode commande déportée & Mode parallèle)
Schéma 11. Bornier vert
Broche
Description
1
GND
2
-ENB
3
ENB
4
Cavalier – Mode parallèle
5
Cavalier – Mode parallèle
Tableau 12. Bornier vert – Affectation des broches
