EZA ECB Series - Interrupteurs DIP

58
FR
3-3. Interrupteurs DIP

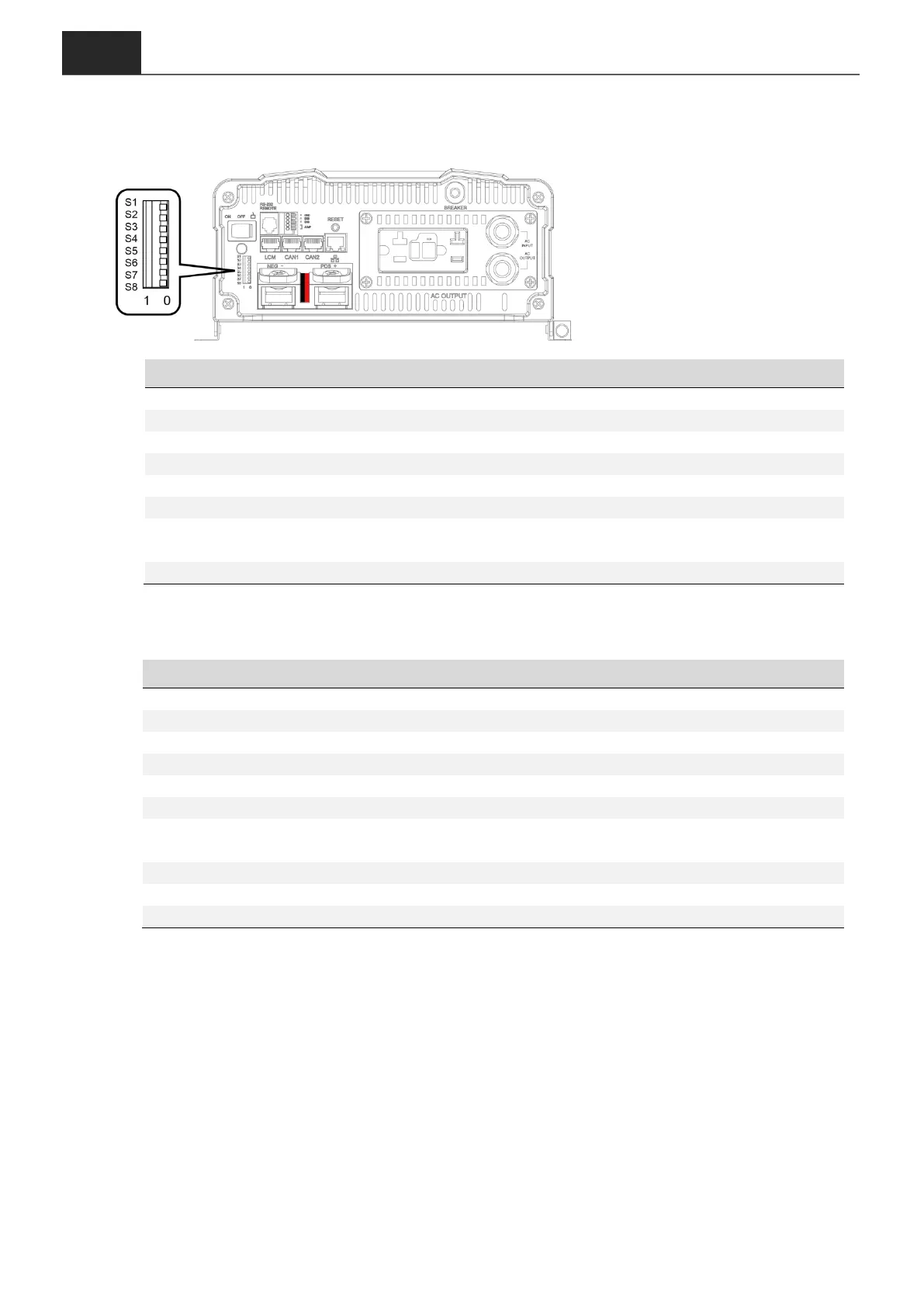

Schéma 7. Interrupteurs DIP (S1~S8)
Interrupteur
Affectation
S1
Sélection de la tension de sortie CA
S2
Sélection de la tension de sortie CA
S3
Sélection de la fréquence
S4
Paramétrage de la sortie triphasée ou du mode économie d’énergie
S5
Paramétrage de la sortie triphasée ou du mode économie d’énergie
S6
Paramétrage de la sortie triphasée ou du mode économie d’énergie
S7
Paramétrage interrupteurs S4-S6 tension de sortie triphasée ou mode économie
d’énergie
S8
Paramétrage des fonctions de réglage via LCM ou interrupteurs DIP
Tableau 5. Affectation des interrupteurs DIP (S1~S8)
3-3-1. Paramétrage des interrupteurs DIP
S1
S2
S3
S4
S5
S6
S7
S8
Scénario
0
0
X
X
X
X
X
X
Tension sortie CA : 100 / 200 V CA
1
0
X
X
X
X
X
X
Tension sortie CA : 110 / 220 V CA
0
1
X
X
X
X
X
X
Tension sortie CA : 115 / 230 V CA
1
1
X
X
X
X
X
X
Tension sortie CA : 120 / 240 V CA
X
X
0
X
X
X
X
X
Fréquence sortie CA : 50 Hz
X
X
1
X
X
X
X
X
Fréquence sortie CA : 60 Hz
X
X
X
X
X
X
0
X
Paramétrage mode économie d’énergie (S4-S6) :
pas de maître-esclave en parallèle
X
X
X
X
X
X
1
X
Paramétrage sortie triphasée (S4-S6)
X
X
X
X
X
X
X
0
Paramètres des fonctions via LCM
X
X
X
X
X
X
X
1
Paramétrages des fonctions via interrupteurs DIP
1=ON / 0=OFF
Tableau 6. Paramétrage des interrupteurs DIP
3-3-2. Mode économie d’énergie
Il est possible de paramétrer le mode économie d’énergie via les interrupteurs DIP
S4, S5 et S6.
Exemple ECB25 – Économie d’énergie paramétrée à 2 % - Si la charge est
inférieure à 50 W pendant 10 secondes, le convertisseur bascule en mode
économie d’énergie. Lorsque la charge est supérieure à 150 W, le convertisseur
sort du mode économie d’énergie.
1=ON / 0=OFF
