3-14-1. Cavalier – Mode parallèle (voir chapitre 5 pour plus de détails)
1. Avant d’installer le convertisseur, s’assurer que l’interrupteur est sur OFF.
2. Utiliser un conducteur dont la section est comprise entre 0,5 mm² et
0,25 mm² pour cette connexion.
3-14-2. Mode commande déportée
1. Avant d’installer le convertisseur, s’assurer que l’interrupteur est sur OFF.
2. Pour utiliser le convertisseur dans ce mode, placer l’interrupteur en
position REMOTE (commande déportée).
3. Utiliser un conducteur dont la section est comprise entre 0,5 mm² et
0,25 mm² pour cette connexion.

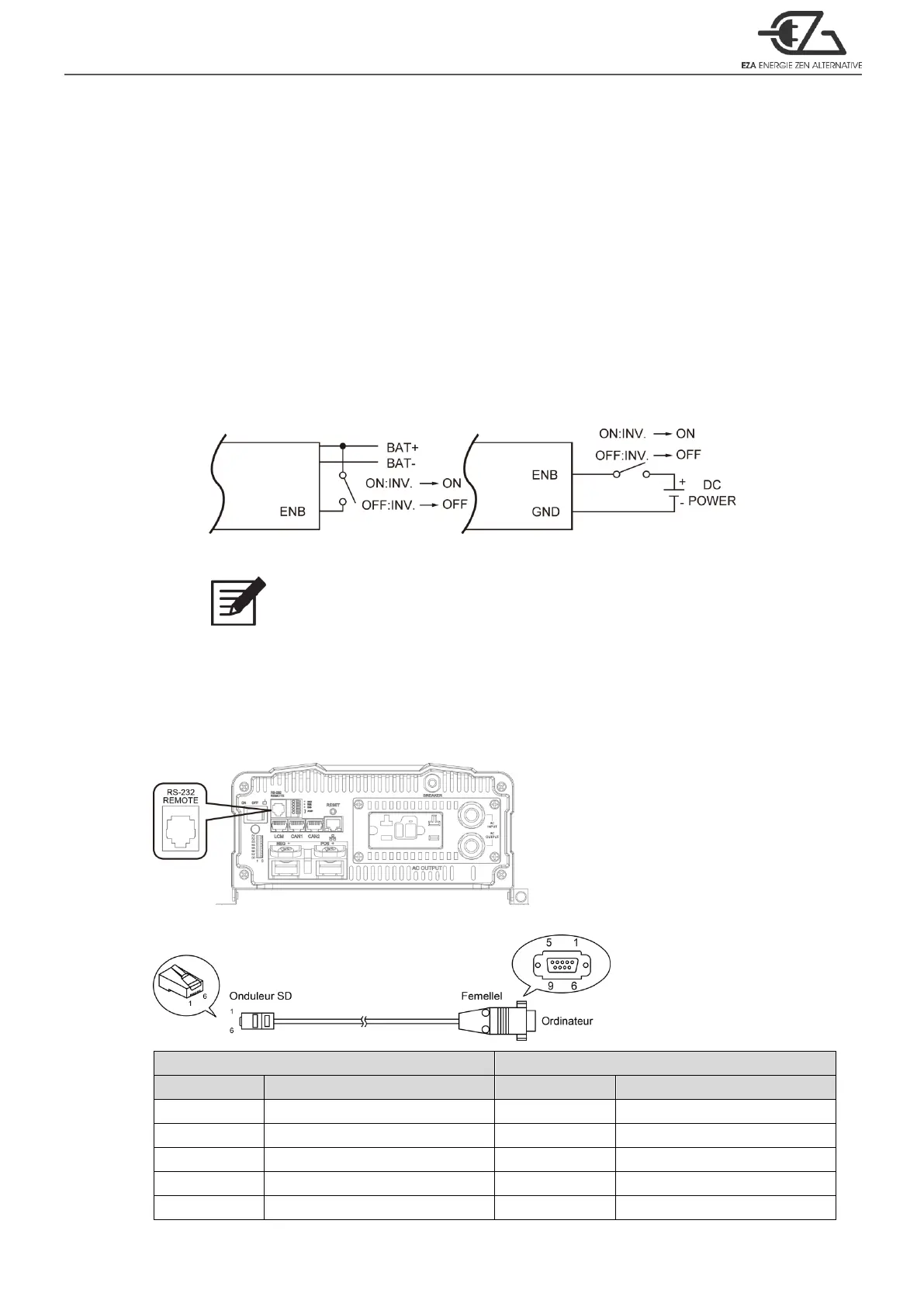

Schéma 12. Panneau deportée – Paramétrage des fonctions
Note
Les méthodes ci-dessus peuvent être utilisées pour
active/désactiver le panneau déporté (ON/OFF).
3-15. Port de communication RS-232
Pour piloter le convertisseur via un ordinateur.
Schéma 13. Port RS-232
Schéma 14. Câble RS-232
