3-10. Socle sortie CA (voir chapitre 5, connexions courant alternatif)
3-11. Bouton de réinitialisation (RESET – avec interface Ethernet
exclusivement)
La réinitialisation restaure l’adressage IP d’origine.
IP：192.168.100.181
Subnet Mask：255.255.255.0
3-12. Ports CAN1 et CAN2 (pour montage en parallèle uniquement)

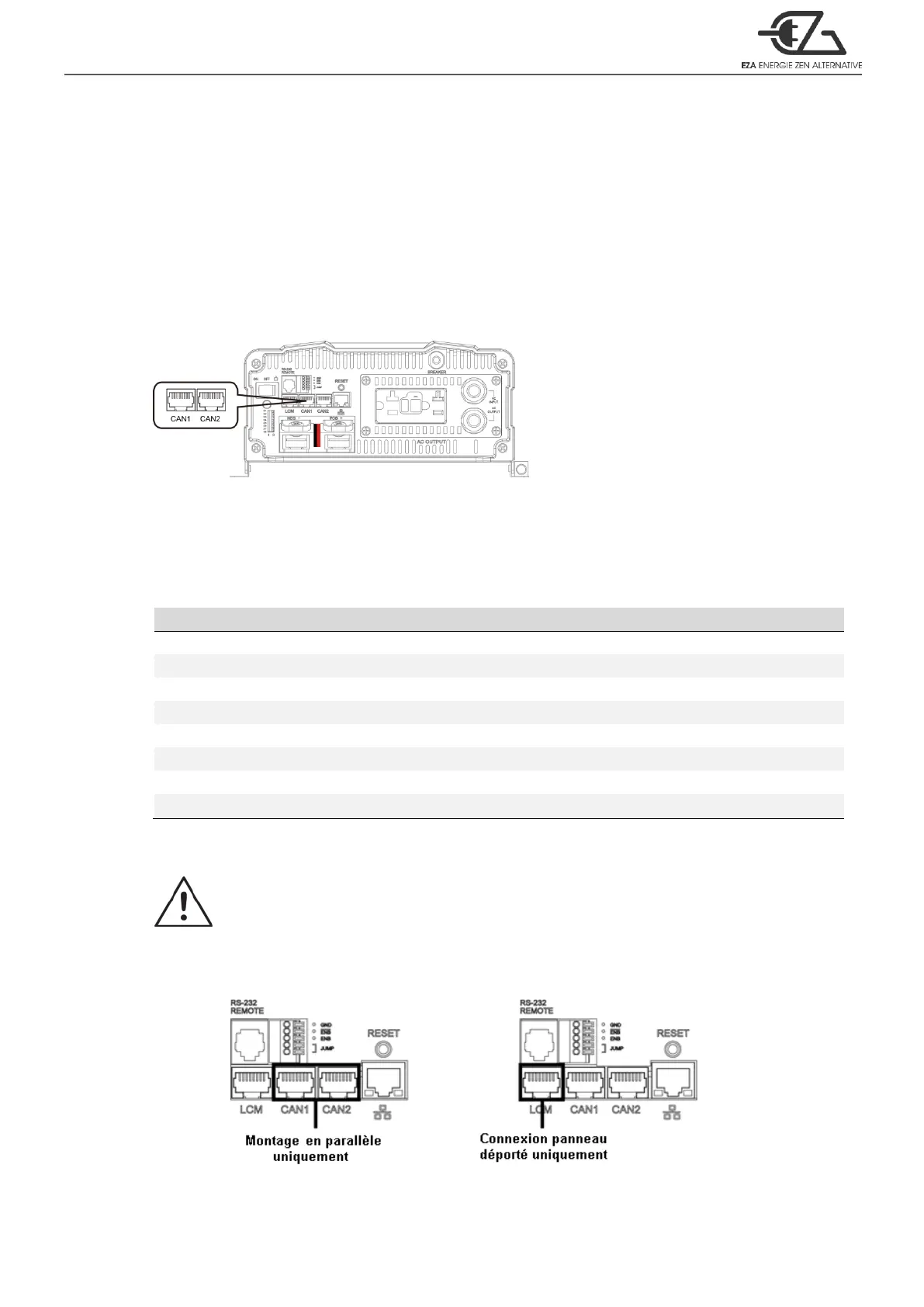

Schéma 8. Ports CAN1 et CAN2
1. Pour un montage en parallèle, s’assurer que le cavalier sur le bornier vert est
paramétré sur ON.
2. Utiliser un câble RJ-45 pour raccorder les convertisseurs entre eux : ports CAN1
(CAN2) à ports CAN1 (CAN2).
PIN#
LCM
CAN1
CAN2
1
CANH
CAN_H
CAN_H
2
CANL
CAN_L
CAN_L
3
P1
Réservé
Réservé
4
VCC-
Réservé
Réservé
5
VCC+
Réservé
Réservé
6
DIS
Réservé
Réservé
7
5VS-
RND
RND
8
5VS+
Réservé
Réservé
Tableau 10. Ports LCM, CAN1, CAN2 – Broches et description du signal
Attention!
Le port LCM est dédié uniquement au panneau déporté.
Sur un montage en parallèle via les ports CAN1 & CAN2, ne pas utiliser le
port LCM.
