69
3. Reposer les vis.

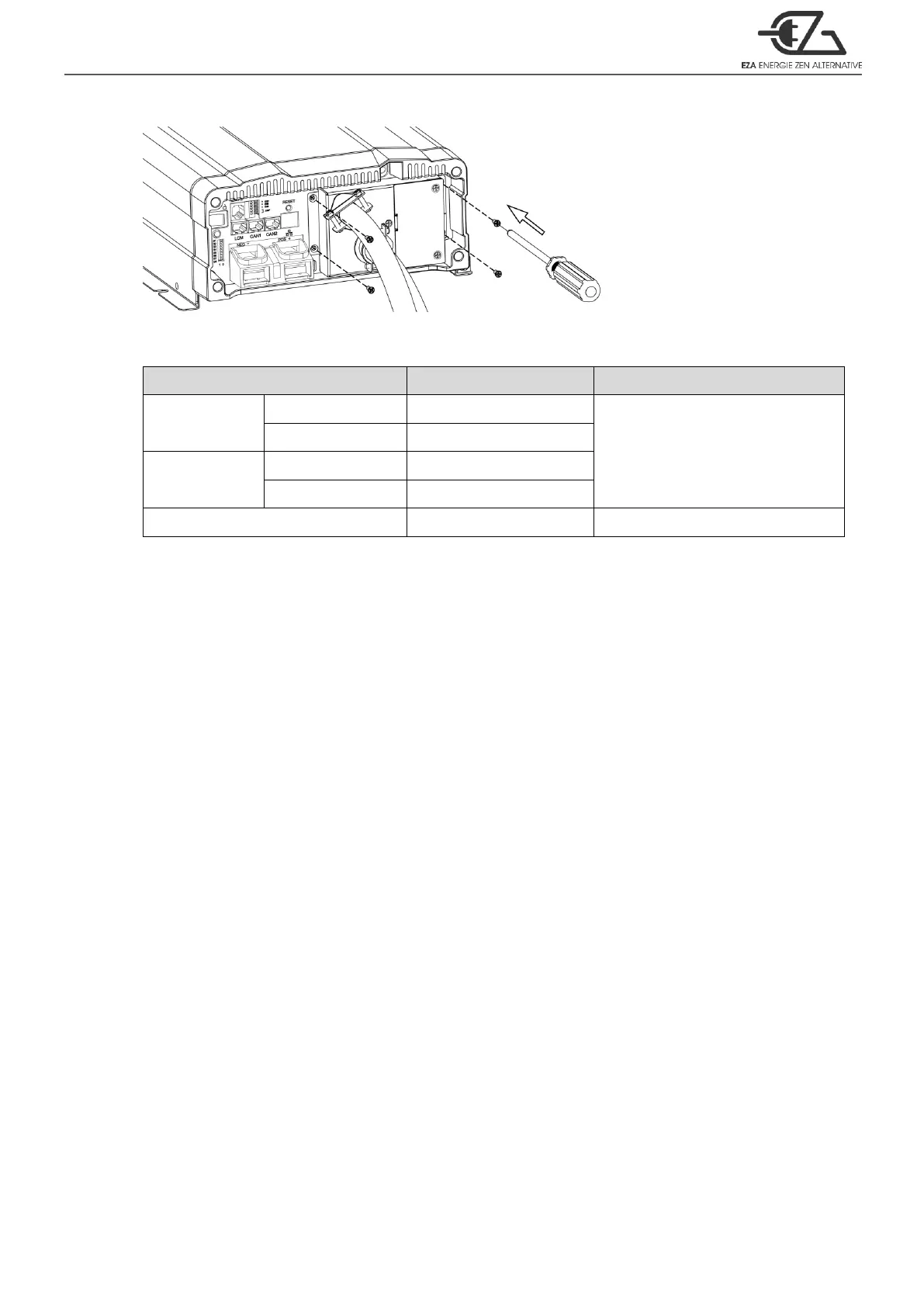

Schéma 23. Étape 3 Modèle UL
4-2-2. Détail des connexions courant alternatif
Borne
Couleur
Longueur et section du câble
Sortie CA
Phase (L)
Noir
Jusqu’à 5 m
200-240 V CA4 mm²
100-120 V CA10 mm²
Neutre (N)
Blanc
Entrée CA
Phase (L)
Marron
Neutre (N)
Bleu
Terre (GND)
Vert/Jaune ou cuivre nu
Entre 8 et 9 m4 à 6 mm²
Tableau 17. Couleur câble / Longueur / Section
ATTENTION!
L’installation doit être effectuée par un électricien qualifié, conformément aux normes
locales en vigueur.
Lorsque le convertisseur délivre uniquement la tension alternative issue de la
conversion de la source continue, le courant circulant dans les conducteurs « L »
(phase) et « N » (neutre) de la sortie courant alternatif est isolé du châssis du
convertisseur. Dans cet état, lorsque le châssis du convertisseur est relié à la terre,
le neutre ne sera pas un neutre au vrai sens du terme (non raccordé à la terre). Ne
pas toucher ce conducteur car il peut être à un potentiel élevé (quasiment la moitié
de la tension alternative de sortie) par rapport au châssis/terre et provoquer un choc
électrique.
Lorsque le convertisseur transfère la puissance d’une source d’entrée courant
alternatif, la mise à la terre de la sortie courant alternatif est identique à celle de
l’entrée courant alternatif. Si la source CA est celle du réseau public « N » est un
neutre au vrai sens du terme, normalement relié à la terre, et il n’est pas dangereux
de le toucher.
