【3 phases 4 fils ─ Schéma de câblage】

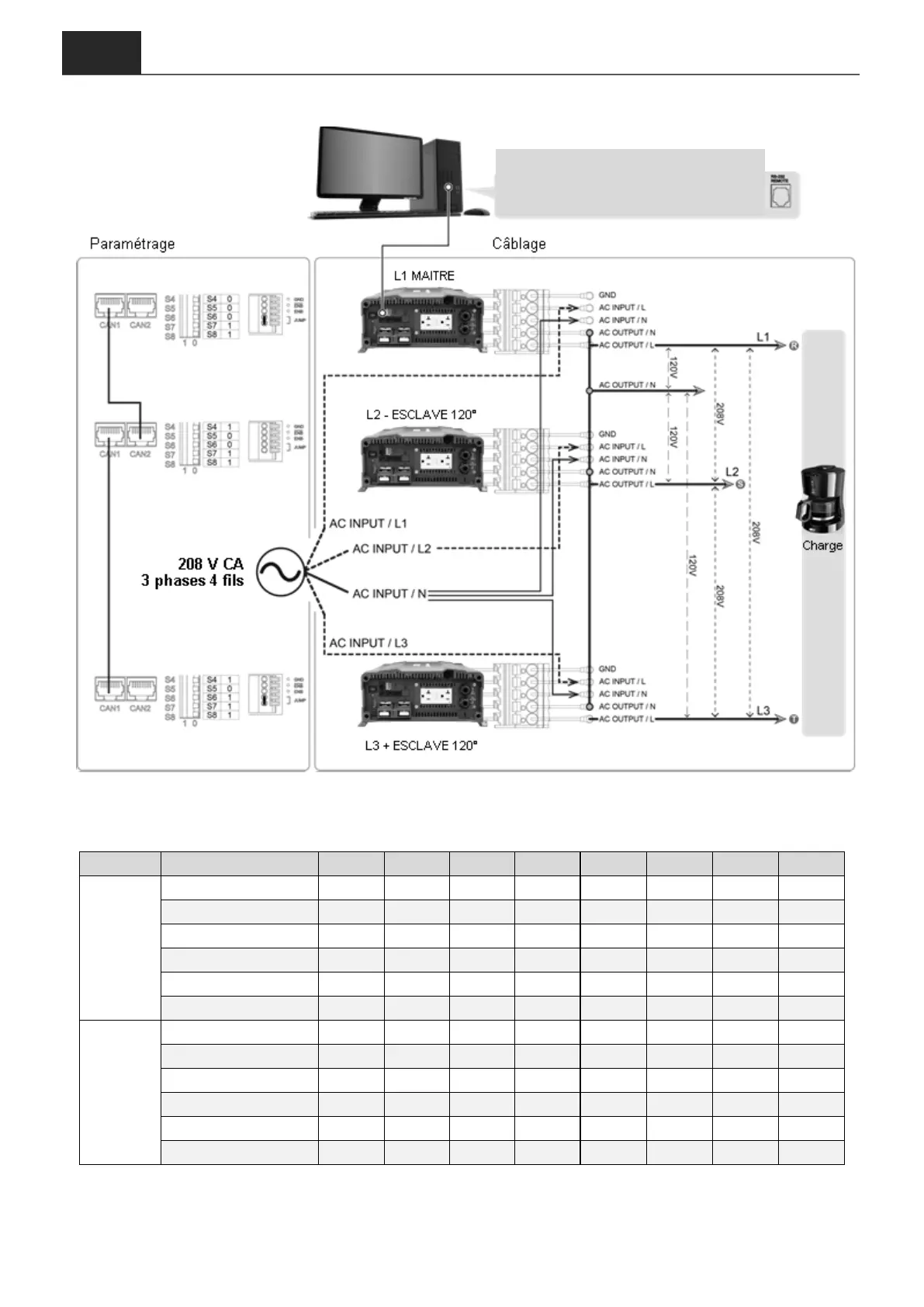

Schéma 33. 3 phases 4 fils – Câblage CA pour un montage en parallèle
Modèle
Sortie V CA
100 V
110 V
115 V
120 V
200 V
220 V
230 V
240 V
ECB25
L1-to-L2
173
191
199
208
346
381
398
416
L2-to-L3
173
191
199
208
346
381
398
416
L3-to-L1
173
191
199
208
346
381
398
416
L1-to-N
100
110
115
120
200
220
230
240
L2-to-N
100
110
115
120
200
220
230
240
L3-to-N
100
110
115
120
200
220
230
240
ECB35
L1-to-L2
173
191
199
208
346
381
398
416
L2-to-L3
173
191
199
208
346
381
398
416
L3-to-L1
173
191
199
208
346
381
398
416
L1-to-N
100
110
115
120
200
220
230
240
L2-to-N
100
110
115
120
200
220
230
240
L3-to-N
100
110
115
120
200
220
230
240
Tableau 25. 3 phases 4 fils – Tensions de sortie V CA
Raccorder le convertisseur ECB à
l’ordinateur via le port RS-232
