TM2 ERY 3 A4518_6G40_Rev.A
PREPARAZIONE DEL MOTORE
NB: Nel caso di tubi con profilo tondo la puleggia di traino deve essere fissata al
tubo, questa operazione è a carico dell’installatore. Per altri profili di tubo il fissaggio
è facoltativo anche se fortemente raccomandato.

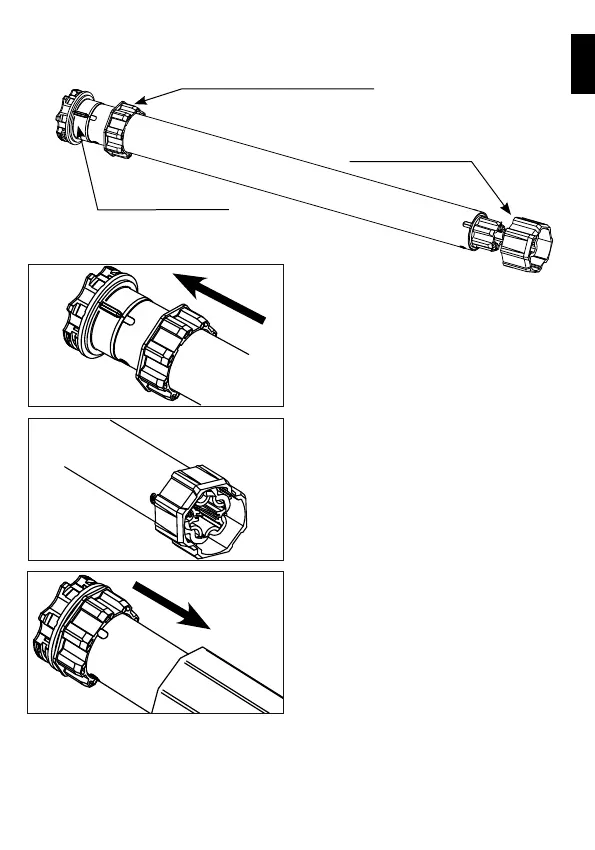

1. Inserire l’adattatore sulla ghiera facendo
combaciare la scanalatura con la tacca di
riferimento e spingere fino alla battuta.
2. Montare la puleggia di traino sul perno
del motore fino allo scatto della molla di
fermo.
3. Introdurre completamente il motore nel
tubo di avvolgimento.
1
2
3
ADATTATORE GHIERA
PULEGGIA DI TRAINO
GHIERA
IT
