TM2 ERY 60 A4518_6G40_Rev.A
PRÉPARATION DU MOTEUR
NB: En cas de tube rond ou lisse la roue doit être fixée au tube, cette opération
est à la charge du monteur. Pour les autres tubes la fixation est facultative mais
fortement conseillée.

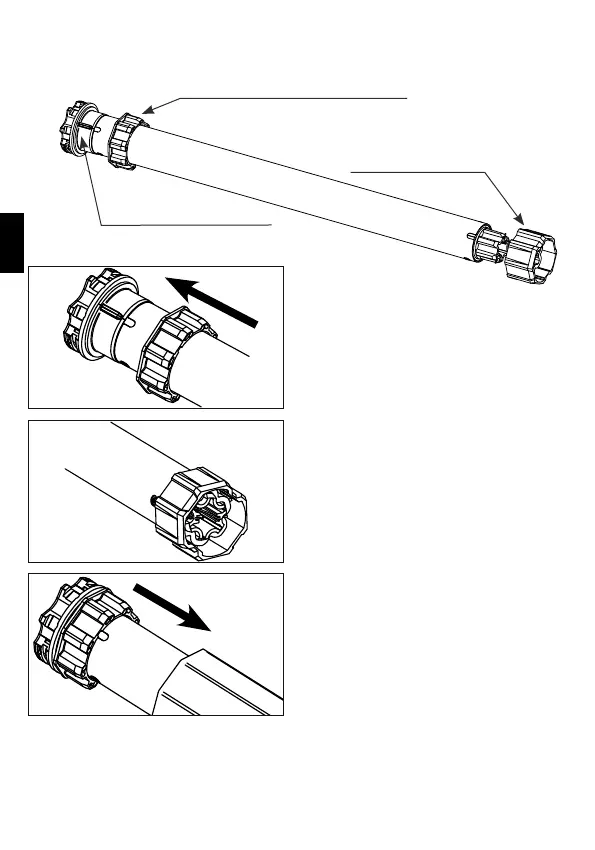

1. Insérer la bague d’adaptation sur la
couronne en insérant l’encoche dans le
repère rainuré et pousser jusqu’en butée.
2. Monter la roue sur l’axe de sortie
du moteur jusqu’à enclenchement du
ressort d’arrêt.
3. Introduire complètement le moteur
dans le tube.
BAGUE D’ADAPTATION
ROUE D’ENTRAÎNEMENT
COURONNE
1
2
3
