TM2 ERY 98 A4518_6G40_Rev.A
VOORBEREIDING VAN DE MOTOR
N.B.: In het geval van buizen met een rond profiel moet de tractieschijf door de
installateur aan de buis worden bevestigd. Voor buizen met een ander profiel is de
bevestiging optioneel, maar ten sterkste aanbevolen.

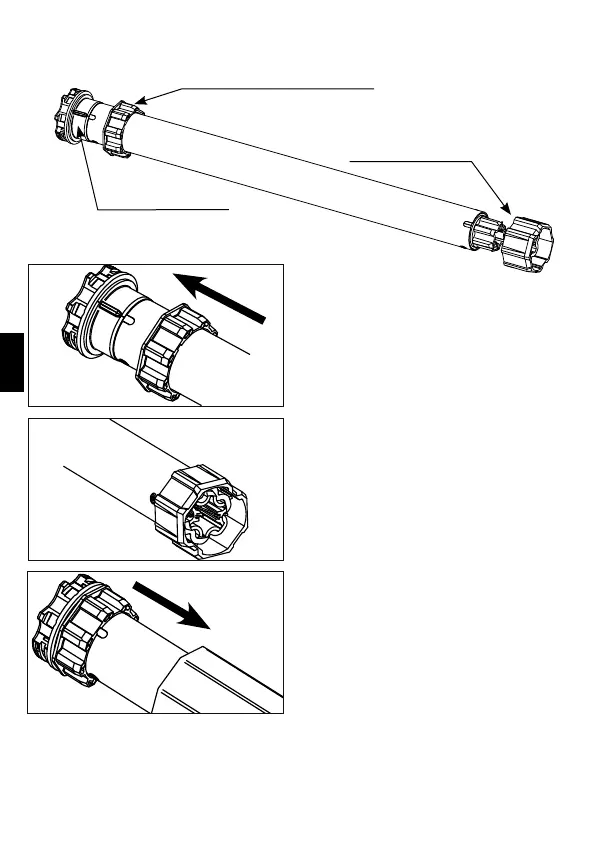

1. Plaats de adapter op de ring, laat de gleuf
overeenkomen met de markering en duw
stevig aan.
2. Monteer de tractieschijf op de pen van de
motor, tot het vastklikken van de borgveer.
3. Steek de motor helemaal in de buis.
1
2
3
ADAPTER RING
TRACTIESCHIJF
RING
NL
