TM2 ERY 75 A4518_6G40_Rev.A
BRANCHEMENTS ÉLECTRIQUES POUR COMMANDE MOTEUR AVEC
DOUBLE BOUTON INTERBLOQUÉ
Pour le branchement du boîtier de commande, utiliser exclusivement des boutons à
inter verrouillage électrique et mécaniques afin d’empêcher la pression simultanée
des deux touches.
Le moteur reconnaît automatiquement le type d’interrupteur (à 1 ou 2 touches) et
sélectionne le mode de fonctionnement en conséquence.

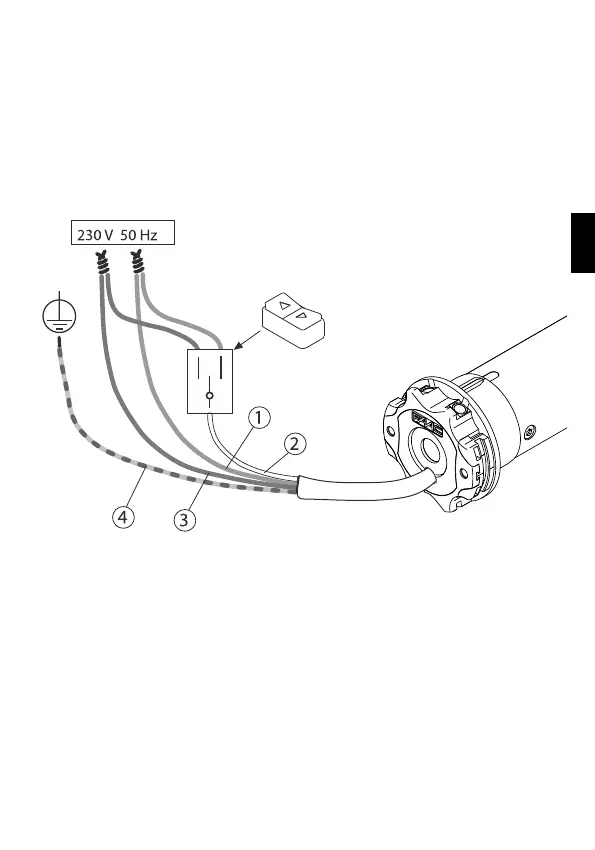

Boîtier de commande avec blo-
cage mécanique et/ou électrique
1 - MARRON
2 - BLANC OU NOIR
3 - BLEU
4 - JAUNE-VERT
PROGRAMMATION FILAIRE
En utilisant le boîtier de commandes comme décrit sur cette page, il est possible
de programmer le moteur à partir du fil blanc ou noir (programmation filaire). Pour
connaître les procédures, demandez le manuel à votre distributeur.
FR
