TM2 ERY 4 A4518_6G40_Rev.A

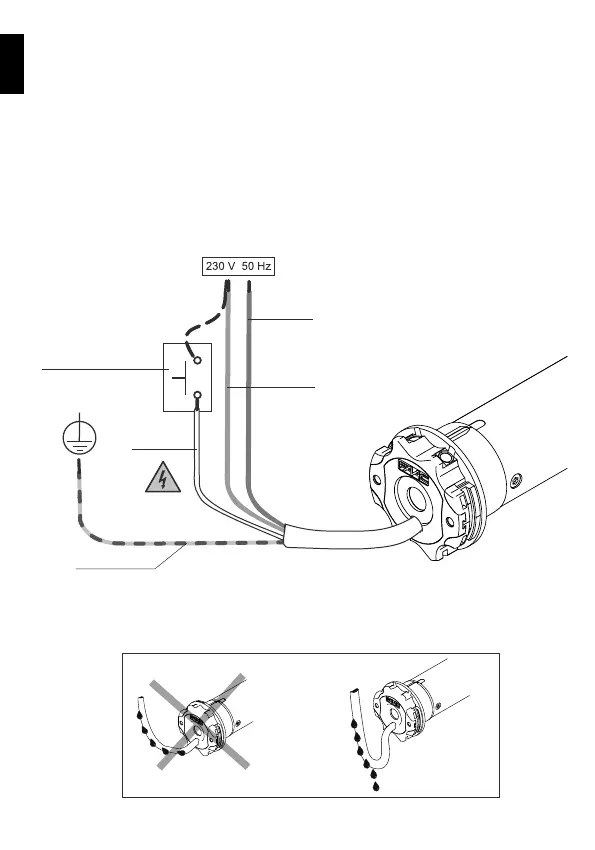

COLLEGAMENTI ELETTRICI
- Per evitare situazioni di pericolo o malfunzionamenti, gli elementi elettrici di
comando collegati al motore devono essere dimensionati in base alle caratte-
ristiche elettriche del motore stesso.
- I dispositivi di disconnessione devono essere previsti nella rete di alimentazione
conformemente alle regole di installazione nazionali.
- In caso di utilizzo all’esterno, utilizzare un cavo di alimentazione a designazione
H05RN-F contenuto di carbonio min 2%.
- Se il filo bianco o nero non è utilizzato deve essere sempre isolato. È pericoloso
toccare il filo bianco o nero quando il motore è alimentato.
pulsante opzionale*
marrone
blu
bianco o nero
giallo - verde
* L’installazione del pulsante è opzionale, il collegamento può essere eseguito con
la fase (filo marrone) o con il neutro (filo blu), indifferentemente. Con il pulsante è
possibile comandare il motore in modalità passo passo (salita, stop, discesa, stop
...).
IT
