TM2 ERY 94 A4518_6G40_Rev.A
CONEXIONES ELÉCTRICAS PARA EL CONTROL DEL
MOTOR CON DOBLE PULSADOR INTERBLOQUEADO
Para la conexión de la botonera, utilizar únicamente pulsador con interbloqueo
eléctrico y mecánico para impedir que se puedan pulsar los dos botones a la vez.
El motor reconoce automáticamente el tipo de pulsador (de 1 o 2 botones) y ajusta
la modalidad adecuada de funcionamiento que corresponda.

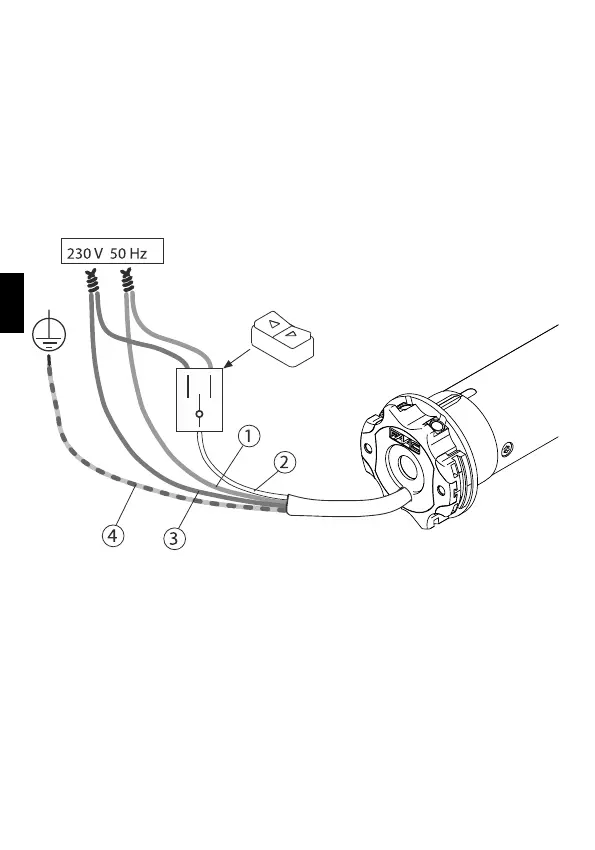

Pulsador con interbloqueo
mecánico y/o eléctrico
1- MARRÓN
2 - BLANCO O NEGRO
3 - AZUL
4 - AMARILLO-VERDE
PROGRAMACIÓN DE HILERA
Utilizando la unidad de botones como se describe en esta página, se puede pro-
gramar el motor del cable blanco o negro (programación de hilera). Para conocer
el procedimiento, solicite el manual de instrucciones a su distribuidor.
