Fagor 9CFB61 - Montaje de la Chimenea; º Evacuación Exterior

10
2 / INSTALACIÓN DEL APARATOES

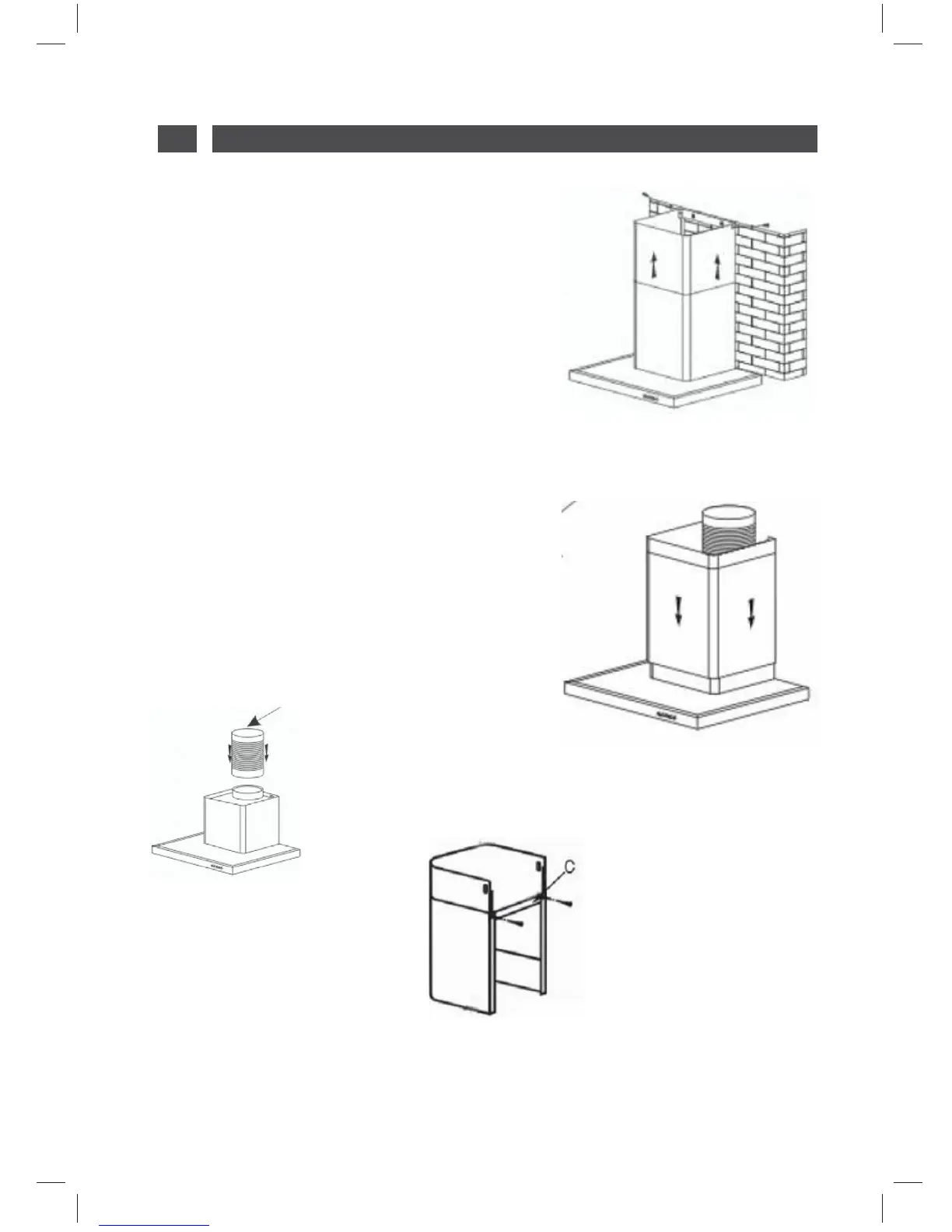

• MONTAJE DE LA CHIMENEA
• Evacuación exterior
— Calcule la altura  nal para enroscar el
estribo en U del soporte de la chimenea
(pieza B  g. 1).
— Marque 2 agujeros en el lugar
adecuado.
— Taladre los 2 agujeros de 8 mm y
enrosque la brida de soporte de la chimenea
prestando atención para que esté bien en el
eje de la campana (pieza B  g. 1).
— Enrosque la horquilla plana a la parte
trasera de la parte inferior de la chimenea.
— Coloque las 2 chimeneas sobre la
campana ( g. 5).
— Conecte la funda a la salida del aire hacia
el exterior.
— Realice la conexión eléctrica de
la campana por medio del cable de
alimentación.
— Levante la chimenea superior hasta el
límite máximo y fíjela a la horquilla con la
ayuda de los tornillos.
foto 6
foto 5
foto 4
foto 3
