Fagor 9CFB61 - Montage der Rohrabdeckung; º Absaugung nach Außen

74
2 / ANSCHLIESSEN DES GERÄTSDE

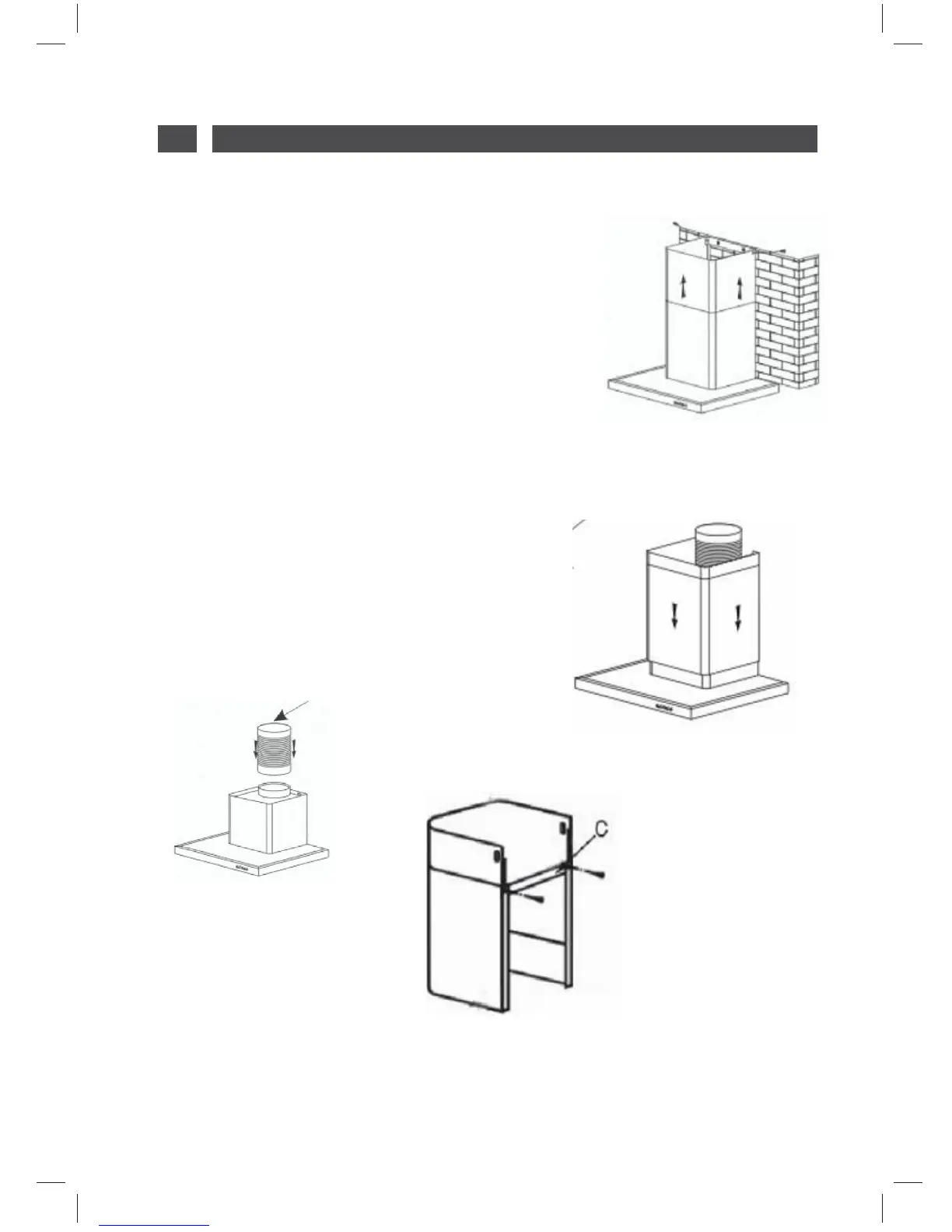

• MONTAGE DER ROHRABDECKUNG
• Absaugung nach außen
— Berechnen Sie die Endhöhe für den U-Halter
der Rohrabdeckung (Teil B Abb. 1)
— Markieren Sie die 2 Löcher am richtigen Ort.
— Bohren Sie die beiden Löcher mit 8 mm
und schrauben Sie den Halte ansch der
Rohrabdeckung an und achten Sie dabei, dass
die Achse zur Dunstabzugshaube korrekt ist
(Teil B Abb.1)
— Schrauben Sie die  ache Gabel an die
hintere untere Seite der Rohrabdeckung.
— Setzen Sie die beiden Teile der
Rohrabdeckung auf die Dunstabzugshaube
(Abb. 5).
— Schließen Sie die Hülle des Luftausgangs
außen an.
— Führen Sie den elektrischen Anschluss
der Dunstabzugshaube mit dem Stromkabel
durch.
— Führen Sie das obere Teil der Rohrabdeckung
bis zum höchsten Punkt und befestigen Sie sie
an der Gabel über die Schrauben.
Abb. 6
Abb. 5
Abb. 4
Abb. 3
