57
• MONTAGEM DO EXAUSTOR
DECORATIVO
2 / INSTALAÇÃO DO APARELHO PT
Atenção
A instalação deve cumprir os
requisitos dos regulamentos em vigor
para a ventilação dos locais. Em França,
estes regulamentos são indicados no
DTU 61.1 do CSTB. Designadamente,
o ar evacuado não deve ser enviado
para uma conduta utilizada para a
evacuação de fumos de aparelhos a gás
ou utilizando outros combustíveis. A
utilização de tubos desafectados só pode
ser feita após acordo de um especialista
competente.
A distância mínima entre a placa de
cozinha e a parte mais baixa do exaustor
deverá ser de 70 cm, no mínimo. Se as
instruções da placa de cozinha instalada
sob o exaustor especi carem uma distância
superior a 70 cm, esta deverá ser levada em
consideração.

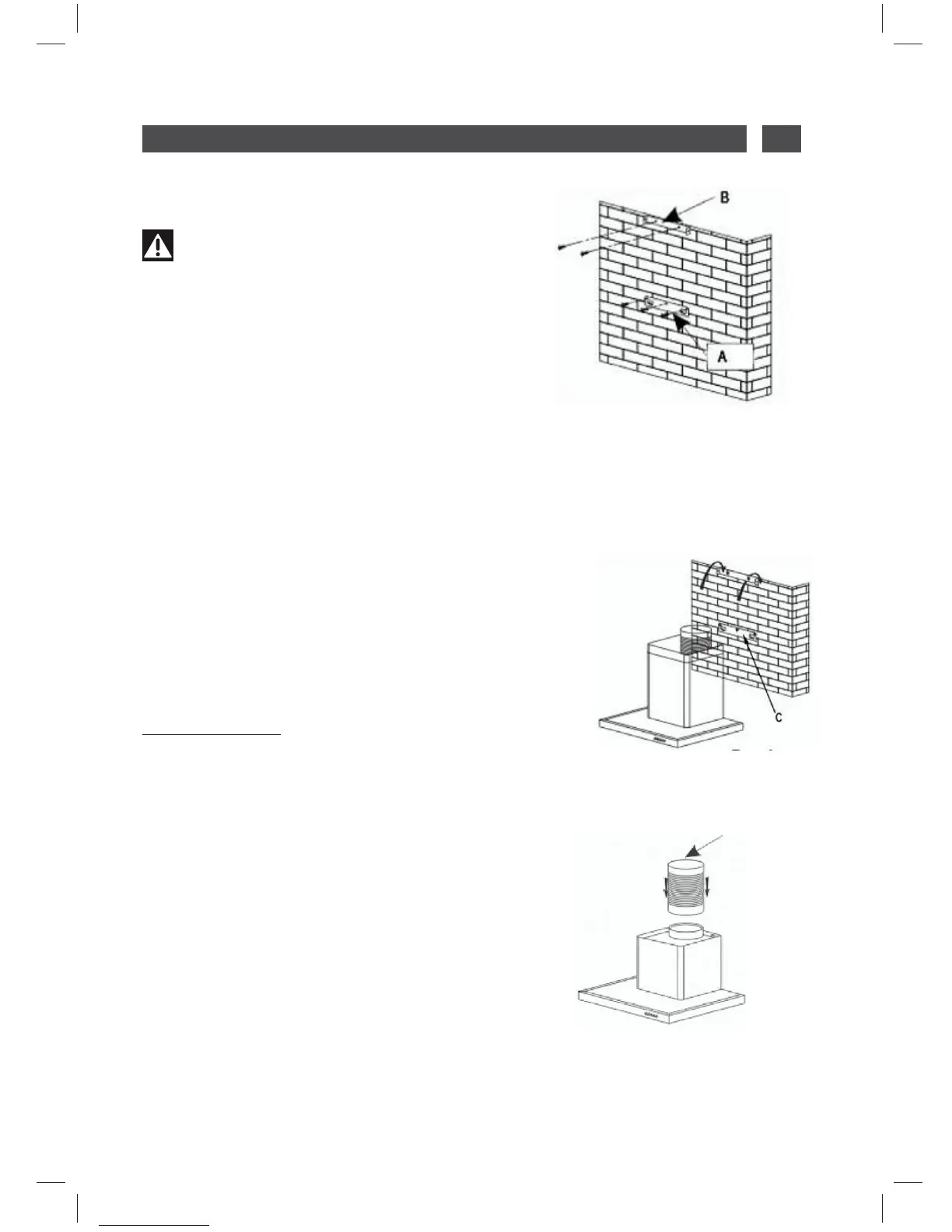

Fixação na parede:
— Trace uma linha na parede, centrada e
verticalmente à placa de cozinha.
— Trace na parede os 3 orifícios que tem
de fazer utilizando o gancho de suspensão
do exaustor fornecido e respeitando a
distância aconselhada (peça A da g. 1).
— Faça os 3 orifícios de 8 mm no local
adequado e insira as buchas.
— Fixe o suporte de xação do exaustor,
certi cando-se de que ca totalmente
nivelado (peça A g. 1).
— Antes de ligar o exaustor, monte a válvula
de retenção na saída do motor.
— Fixe o tubo extensível de evacuação (não
fornecido) na saída do motor sem obstruir o
movimento da válvula de retenção ( g. 3).
— Coloque e xe o corpo do exaustor
neste suporte com os parafusos previstos
para esse m ( g. 2).
fi g. 2
fi g. 3
fi g. 1
