Fagor 9CFB61 - º Reciclagem

59
2 / INSTALAÇÃO DO APARELHO PT
• Reciclagem
— Calcule a altura  nal para  xar o apoio
de suporte à chaminé.
— Marque os 2 orifícios no local
adequado.
— Faça os 2 orifícios de 8 mm e  xe o apoio
do suporte da chaminé certi cando-se de
que  ca exactamente no eixo do exaustor.
— Fixe o apoio plano na parte de trás da
chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor
( g. 5).
— Ligue a capa da saída de ar para o
exterior.
— Efectue a ligação eléctrica do exaustor
através do cabo de alimentação.
— Levante a chaminé superior até ao tecto
e  xe-a no apoio com os 2 parafusos.

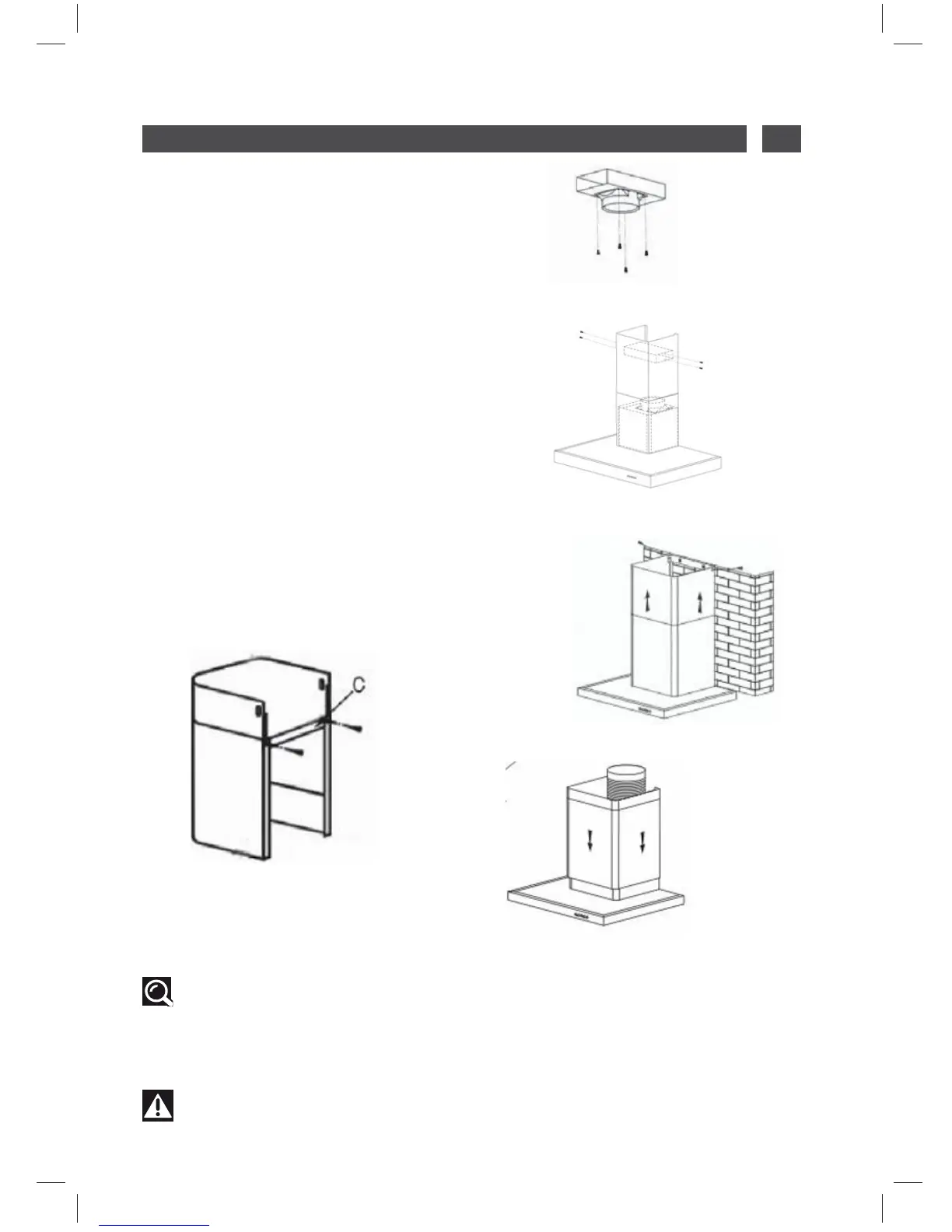

fi g. 8
fi g. 6
fi g. 5
fi g. 4
Atenção
Não utilize ferramentas para retirar a película de protecção transparente dos
painéis.
Conselho
Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a
um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de
cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior,
convém assegurar-se da existência de uma entrada de ar exterior sufi cientemente grande
para evitar colocar a cozinha em depressão.
