2 / ANSCHLIESSEN DES GERÄTS DE
• Umluft
— Berechnen Sie die Endhöhe für den Halter
der Rohrabdeckung.
— Markieren Sie die 2 Löcher am richtigen
Ort.
— Bohren Sie die beiden Löcher mit 8 mm
und schrauben Sie den Halte ansch des
Rohrhalters an und achten Sie dabei, dass
die Achse zur Dunstabzugshaube korrekt ist.
— Schrauben Sie die  ache Gabel an die
hintere unteres Seite der Rohrabdeckung.
— Setzen Sie die beiden Teile der
Rohrabdeckung auf die Dunstabzugshaube.
(Abb. 5)
— Schließen Sie die Hülle des Luftausgangs
außen an.
— Führen Sie den elektrischen Anschluss
der Dunstabzugshaube mit dem Stromkabel
durch.
— Führen Sie das obere Teil der
Rohrabdeckung bis zum höchsten Punkt
und befestigen Sie sie an der Gabel über die
Schrauben.

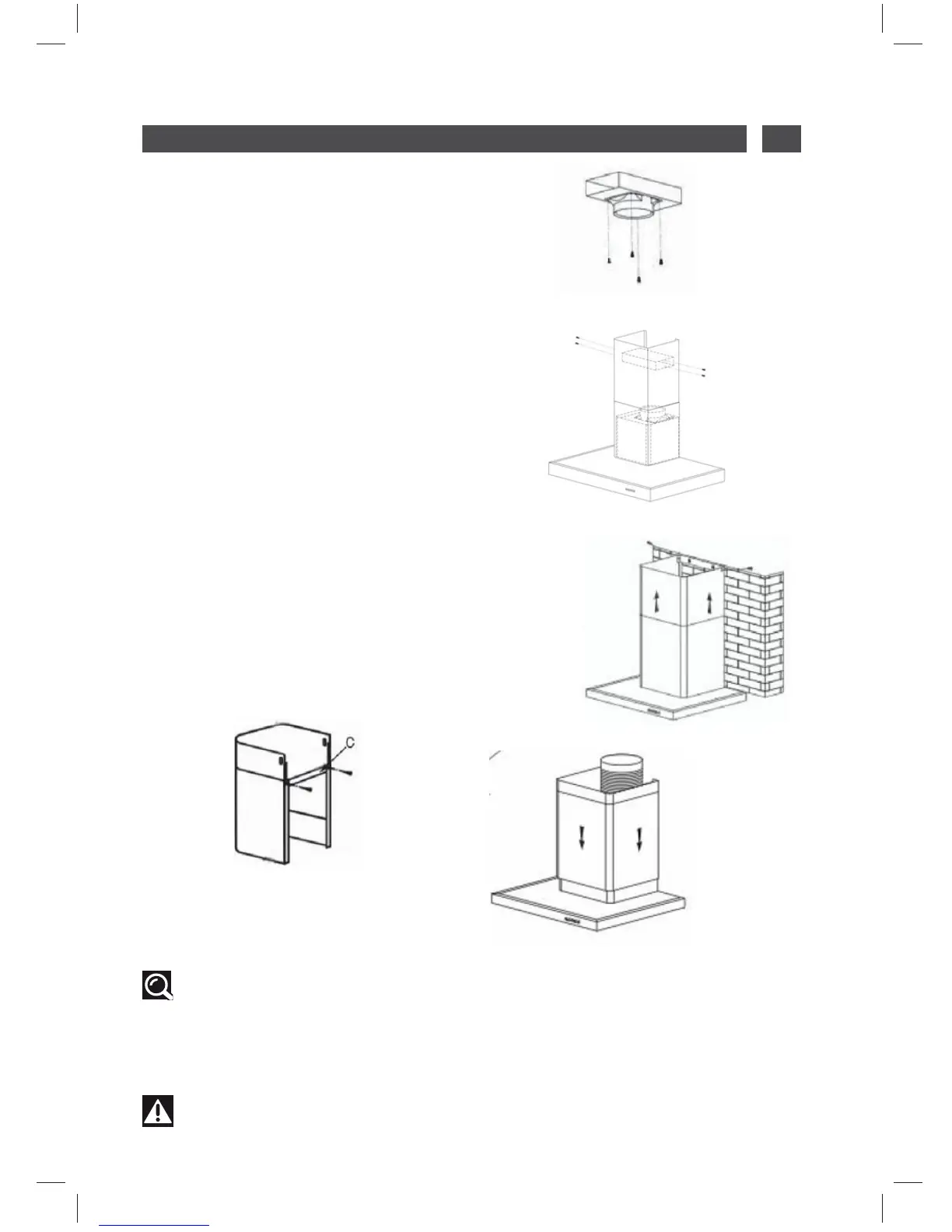

Abb. 8
Abb. 6
Abb. 5
Abb. 4
Achtung
Benutzen Sie kein Werkzeug, um den Schutzfi lm abzuziehen.
Hinweis
Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an
einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert).
Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn
die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern,
dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.
